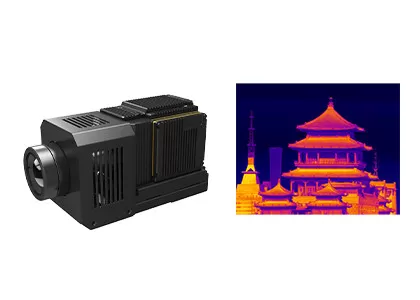

Mô-đun hình ảnh nhiệt hồng ngoại MWIR MCT 1280x1024 12μm

  • MWIR MCT Infrared Thermal Imaging Module 1280x1024 12μm
Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu GST
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình GAVIN1212
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Negotiable
Điều khoản thanh toán L / C, T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Kiểu Mô-đun máy ảnh MWIR Máy dò hồng ngoại Máy dò làm mát
Nghị quyết 1280x1024 / 12μm NETD ≤20mK
Dải quang phổ 3,7 ~ 4,8μm MW Kích thước 165x86x107mm
Điểm nổi bật

Mô-đun hình ảnh nhiệt hồng ngoại MCT

,

Mô-đun hình ảnh nhiệt hồng ngoại 1280x1024

,

Mô-đun nhiệt hồng ngoại MWIR
Để lại lời nhắn
Mô tả sản phẩm
Lõi camera hồng ngoại GST GAVIN1212



Mô-đun hình ảnh nhiệt MCT 1280x1024 / 12μm MWIR MCT có độ phân giải cao với thuật toán xử lý hình ảnh



Mô tả Sản phẩm



GAVIN1212 là một mô-đun hình ảnh nhiệt sóng giữa được làm mát được phát triển bởi Global Sensor Technology (GST).Nó bao gồm một đầu dò HgCdTe MWIR IR độ phân giải cao 1280x1024 @ 12µm với bộ làm lạnh RS058F, thiết bị điện tử phần cứng và các thuật toán xử lý hình ảnh khác nhau cũng được nhúng sẵn để hiển thị hình ảnh nhiệt sắc nét và rõ ràng.



Các thuật toán xử lý hình ảnh bao gồm hiệu chỉnh độ không đồng nhất cơ bản (NUC), kiểm soát độ lợi tự động (AGC), tăng cường chi tiết thông minh (IDE), v.v. GAVIN1212 có thể xuất ra hình ảnh hồng ngoại độ nét cao megapixel thông qua giao diện video kỹ thuật số HDMI.Với giao diện cameralink tiêu chuẩn công nghiệp, máy ảnh hồng ngoại hoặc bộ tích hợp hệ thống có thể thiết kế hoặc tích hợp máy ảnh hoàn chỉnh của riêng họ một cách dễ dàng dựa trên mô-đun hình ảnh nhiệt GAVIN1212.



Những đặc điểm chính



- Đáp ứng nhu cầu phát hiện tầm xa

- Độ nhạy cao, NETD≤20mK

- Trường nhìn rộng, độ phân giải lên đến 1280x1024

- Tích hợp dễ dàng vào hệ thống

- Giao diện DVP / Cameralink, Đầu ra hình ảnh RAW / YUV

- Có sẵn nhiều loại ống kính zoom quang học liên tục



Thông số sản phẩm



Người mẫu GAVIN1212
Hiệu suất máy dò hồng ngoại
Nghị quyết 1280x1024
Pixel Pitch 12μm
Cryocooler RS058F
Dải quang phổ 3,7μm ～ 4,8μm MW
Thời gian làm mát (20 ° C) ≤8 phút
NETD (20 ° C) ≤20mK
Đang xử lý hình ảnh
Tỷ lệ khung hình 50Hz / 100Hz
Chế độ làm mờ Tuyến tính / Biểu đồ / Hỗn hợp
Zoom kỹ thuật số × 1 / × 2 / × 4
Hướng hình ảnh Theo chiều ngang / dọc / Lật theo đường chéo
Thuật toán hình ảnh NUC / AGC / IDE
Đặc điểm kỹ thuật điện
Giao diện bên ngoài tiêu chuẩn J30JZ 25 chân;Giao diện đầu ra đặc biệt HDMI
Video tương tự /
Video kĩ thuật số Đầu ra HDMI: YUV
Đầu ra Cameralink: 16bit RAW / YUV
Đồng bộ hóa bên ngoài Đồng bộ hóa ngoài khung: Mức RS422
Liên lạc RS422, 115200b / giây
Nguồn cấp 24V ± 1V
Tiêu thụ điện năng ổn định 16W
Kích thước (mm) 165x86x107
Cân nặng ≤1600g
Nhiệt độ hoạt động -40 ° C ~ + 60 ° C
Độ lớn rung Rung: Vận chuyển tốc độ cao gắn trên xe GJB
Sốc: Sóng nửa sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần
Ống kính quang học
Ống kính tùy chọn Zoom liên tục: 37,5 ~ 750mm / F4
Zoom cố định: 19mm / F2;40mm / F2;240mm / F2



Ứng dụng công nghiệp



Mô-đun camera hồng ngoại nhiệt GAVIN1212 được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.



Mô-đun hình ảnh nhiệt hồng ngoại MWIR MCT 1280x1024 12μm 0



Lợi ích của chúng ta



Mô-đun hình ảnh nhiệt hồng ngoại MWIR MCT 1280x1024 12μm 1



Câu hỏi thường gặp



1. NETD là gì?

NETD đề cập đến "Chênh lệch nhiệt độ tương đương tiếng ồn".Nó là một thước đo cho mức độ tốt mà một máy dò hình ảnh nhiệt có thể phân biệt giữa những khác biệt rất nhỏ về bức xạ nhiệt trong hình ảnh.NETD thường được biểu thị bằng milli-Kelvin (mK).Thông thường con số NETD càng thấp thì chứng tỏ độ nhạy nhiệt càng cao.



2. SWaP3 là gì?

SWaP3 đề cập đến kích thước, trọng lượng, công suất, hiệu suất và giá cả.Nó chỉ ra xu hướng công nghệ của ngành công nghiệp hồng ngoại.



3. DRI là gì?

DRI thường đề cập đến khoảng cách phát hiện, nhận dạng và nhận dạng của hệ thống ảnh nhiệt.Đây là một thông số quan trọng để đánh giá hiệu suất của hệ thống hình ảnh nhiệt.
