Lõi camera hồng ngoại làm mát tích hợp nhanh EYAS1212 Mega Pixel 1280x1024 / 12μM
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 1280x1024 | Cao độ điểm ảnh | 12μm |
---|---|---|---|
MẠNG LƯỚI | ≤20mK | Dải quang phổ | 3,7~4,8μm MW |
Kích thước | 149x58,5x71mm | Tỷ lệ khung hình | Điều chỉnh 1~100Hz |
Điểm nổi bật | EYAS 1212 Lõi camera hồng ngoại,Lõi camera hồng ngoại 1280x1024,Mô-đun camera làm mát tích hợp 12um |

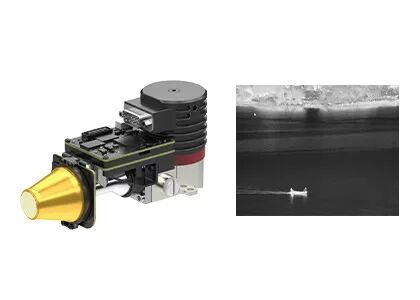

Mô-đun hồng ngoại được làm mát bằng EYAS1212 Mega Pixel 1280x1024 / 12μm MCT MWIR để tích hợp nhanh
EYAS1212 là mô-đun hồng ngoại được làm mát bằng kỹ thuật số tương tự có độ phân giải cao dựa trên định dạng 1280x1024 IR FPA cao độ 12μm.
Mô-đun AD này bao gồm một bảng lân cận cung cấp thời gian FPA và các nguồn điện nhạy cảm.Ngoài ra, giao diện Camera Link xuất dữ liệu thô 16 bit giúp đơn giản hóa rất nhiều việc tích hợp bộ dò vào hệ thống.
Do đó, mô-đun EYAS1212 AD giúp khách hàng OEM dễ dàng thực hiện thử nghiệm chấp nhận nhanh trên máy dò hồng ngoại được làm mát bằng GST C1212M 1280x1024 / 12μm, bắt đầu phát triển thứ cấp nhanh chóng và rút ngắn thời gian phát triển mô-đun hồng ngoại được làm mát hoặc camera nhiệt hồng ngoại hoàn chỉnh hoặc hệ thống dựa trên được làm mát máy dò hồng ngoại.
Công nghệ cảm biến toàn cầu là nhà cung cấp cảm biến máy dò hồng ngoại và lõi camera nhiệt OEM.Chúng tôi có hơn 10 năm kinh nghiệm trong ngành công nghiệp hình ảnh nhiệt hồng ngoại.Chúng tôi có đội ngũ dịch vụ hậu mãi chuyên nghiệp để cung cấp cho khách hàng câu trả lời chuyên nghiệp.Đối với bất kỳ câu hỏi hoặc vấn đề nào, xin vui lòng liên hệ với chúng tôi bất cứ lúc nào, chúng tôi sẽ có mặt lần đầu tiên để bạn trả lời.
- Dễ phát triển & tích hợp
- Giao diện Cameralink Xuất dữ liệu thô 16 bit, Điều khiển cổng nối tiếp
- Cấu trúc tích hợp, kích thước phù hợp với đầu dò
- Nguồn đơn 5V
- Có khả năng bắt mục tiêu di chuyển tốc độ cao
Người mẫu | EYAS1212 |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 1280x1024 |
Cao độ điểm ảnh | 12μm |
máy làm lạnh | RS058F |
Dải quang phổ | 3,7μm~4,8μm MW |
Thời gian làm mát (25°C) | ≤6 phút |
NETD tối ưu (20°C) | ≤20mK |
Chế độ làm việc | |
Tỷ lệ khung hình | Điều chỉnh 1~100Hz |
Chế độ làm việc | Ảnh chụp nhanh;Chế độ tích hợp ITR/IWR;Chế độ cửa sổ;Chống nở hoa |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | QSH 60pin |
Video kĩ thuật số | Cameralink: Xuất dữ liệu thô 16 bit |
Đồng bộ hóa bên ngoài | CC1: INT/Đồng bộ hóa bên ngoài khung hình;CC2: Đồng bộ hóa bên ngoài MC |
Liên lạc | Cổng nối tiếp cameralink: TFG+/-, TC+/-;9600bps |
Nguồn cấp | Bảng hình ảnh 1 kênh: 5V Bộ làm lạnh 1 kênh: 24V |
Tiêu thụ điện năng ổn định | 9W |
Kích thước (mm) | 149×58,5×71 |
Trọng lượng | ≤680g |
Nhiệt độ làm việc | -40°C ~ +60°C |
Độ rung | Rung động: Vận chuyển tốc độ cao gắn trên xe GJB Sốc: Sóng nửa hình sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần |
Mô-đun hình ảnh nhiệt EYAS1212 được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống tăng cường tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.
1. Phân loại Mảng tiêu diện hồng ngoại (FPA)
Theo phương pháp làm mát, mảng mặt phẳng tiêu cự hồng ngoại có thể được chia thành các máy dò hình ảnh nhiệt được làm mát và không được làm mát.Hiện tại, máy dò hồng ngoại FPA được làm mát chủ yếu sử dụng chai Dewar/tủ lạnh tiết lưu khởi động nhanh và chai Dewar/tủ lạnh chu kỳ Stirling hiện nay.Trong khi đầu dò hồng ngoại nhiệt FPA không được làm mát hoạt động ở nhiệt độ phòng.Nó là cốt lõi của hệ thống hình ảnh nhiệt không được làm mát.Các vật liệu nhạy nhiệt phổ biến nhất bao gồm vanadi oxit (Vox) và silicon vô định hình (a-Si).Vật liệu oxit vanadi là sự lựa chọn chủ đạo trên thị trường hiện tại;nó có hệ số chịu nhiệt độ cao và độ nhạy nhiệt cao.
2. Nguyên lý làm việc của Mảng tiêu cự hồng ngoại
Một mảng các phần tử cảm quang được bố trí trên máy dò mảng mặt phẳng tiêu.Các tia hồng ngoại phát ra từ vô cực được tạo ảnh trên các phần tử cảm quang này của dãy mặt phẳng tiêu thông qua hệ thống quang học.Máy dò chuyển đổi tín hiệu ánh sáng thành tín hiệu điện và thực hiện khuếch đại tích hợp, lấy mẫu, đệm đầu ra và hệ thống ghép kênh, cuối cùng được gửi đến hệ thống giám sát để tạo thành hình ảnh.
