Mô-đun máy ảnh được làm mát 320x256 30μm với ống kính 55mm Phát hiện rò rỉ khí VOCs
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xPhong cách | Mô-đun hồng ngoại làm mát | Nghị quyết | 320x256 / 30μm |
---|---|---|---|
NETD | ≤15mK | Dải quang phổ | 3,2 ± 0,1 ~ 3,5 ± 0,1μm |
Kích cỡ | 155x67x80mm | Ống kính tùy chọn | Thu phóng cố định |
Điểm nổi bật | Mô-đun máy ảnh làm mát 320x256,Mô-đun máy ảnh làm mát bằng ống kính 55mm,Mô-đun máy ảnh làm mát bằng khí VOCs |

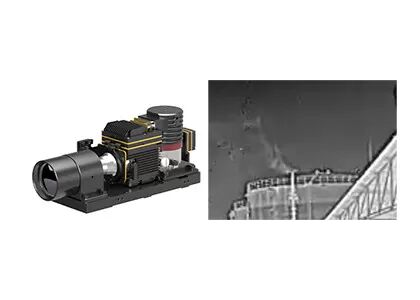

Mô-đun máy ảnh hồng ngoại làm mát 320x256 / 30μm với ống kính 55mm để phát hiện rò rỉ khí VOCs
Các hợp chất hữu cơ dễ bay hơi, hoặc VOC, là khí được thải vào không khí từ các sản phẩm hoặc quá trình.Một số tự có hại, bao gồm cả một số gây ung thư.Ngoài ra, chúng có thể phản ứng với các khí khác và tạo thành các chất ô nhiễm không khí khác sau khi chúng ở trong không khí.
GAS330 là một mô-đun hình ảnh nhiệt hồng ngoại làm mát được thiết kế đặc biệt để phát hiện rò rỉ khí.Nó tích hợp đầu dò hồng ngoại MWIR làm mát MCT 320x256 / 30µm và sử dụng công nghệ lọc bước sóng quang phổ để hình dung các VOC không nhìn thấy được bằng mắt thường.
Các nhà sản xuất camera có thể thiết kế camera phát hiện rò rỉ khí gas của riêng họ dựa trên mô-đun này một cách dễ dàng và hiệu quả.
Global Sensor Technology chuyên thiết kế, sản xuất, kinh doanh và tiếp thị cảm biến máy dò nhiệt và mô-đun cảm biến hình ảnh nhiệt.Chúng tôi có thể cung cấp cho khách hàng nhiều giải pháp ảnh nhiệt hồng ngoại giúp rút ngắn thời gian phát triển thứ cấp và giảm đáng kể chi phí cho khách hàng.
- Độ phân giải: 320x256
- Pixel Pitch: 30µm
- NETD≤15mK, Độ nhạy cao
- Đáp ứng quang phổ: 3.2µm ± 0.1µm ~ 3.5µm ± 0.1µm
- Bước sóng có thể tùy chỉnh dựa trên các yêu cầu khác nhau
- Tích hợp với giao diện DVP / CameraLink một cách dễ dàng
Người mẫu | GAS330 |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 320x256 |
Pixel Pitch | 30μm |
Cryocooler | RS058 |
Dải quang phổ | 3,2μm ± 0,1μm ~ 3,5μm ± 0,1μm MW |
Thời gian làm mát (20 ° C) | ≤8 phút |
NETD (20 ° C) | ≤15mK |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 30Hz |
Chế độ làm mờ | Tuyến tính / Biểu đồ / Hỗn hợp |
Zoom kỹ thuật số | × 1 / × 2 / × 4 |
Hướng hình ảnh | Theo chiều ngang / dọc / Lật theo đường chéo |
Thuật toán hình ảnh | NUC / AGC / IDE |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | J30JZ 25 chân |
Video tương tự | PAL |
Video kĩ thuật số | 16bit RAW / YUV: Đầu ra DVP / Cameralink 16bit |
Đồng bộ hóa bên ngoài | Đồng bộ hóa ngoài khung: Mức RS422 |
Liên lạc | RS422, 115200b / giây |
Nguồn cấp | 20 ~ 28VDC |
Tiêu thụ điện năng ổn định | 12W |
Kích thước (mm) | 155 × 67 × 80 |
Trọng lượng | ≤900g |
Nhiệt độ hoạt động | -40 ° C ~ + 60 ° C |
Độ lớn rung động | Rung: Vận chuyển tốc độ cao gắn trên xe GJB Sốc: Sóng nửa sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần |
Ống kính quang học | |
Ống kính tùy chọn | Zoom cố định: 23mm / F1.5;55mm / F1.5 |
Camera nhiệt phát hiện rò rỉ khí GAS330 được sử dụng để trực quan hóa các VOC không nhìn thấy (hợp chất hữu cơ dễ bay hơi) và phát hiện rò rỉ khí như: Metan, Ethane, Propane, Butan, Pentane, Hexane, Heptane, Octane, Ethylene, Propylene, Isoprene, Methanol , Ethanol, Butanone, Benzen, Toluene, Xylene, Ethylbenzene, v.v.
1. hình ảnh nhiệt hồng ngoại là gì?
Trong tự nhiên, mọi vật có nhiệt độ cao hơn độ không tuyệt đối (- 273 ℃) đều có thể bức xạ tia hồng ngoại.Bằng cách sử dụng đầu dò camera hồng ngoại để đo sự chênh lệch nhiệt độ bức xạ hồng ngoại giữa mục tiêu và nền, bạn có thể nhận được các hình ảnh hồng ngoại khác nhau, còn được gọi là hình ảnh nhiệt.
2. Đầu báo hồng ngoại hoạt động như thế nào?
Bức xạ hồng ngoại do mục tiêu phát ra sẽ đi vào phạm vi cảm biến của đầu báo nhiệt, sau đó đầu dò hồng ngoại chuyển đổi tín hiệu bức xạ có cường độ khác nhau thành tín hiệu điện tương ứng, sau đó thông qua khuếch đại và xử lý video, tạo thành hình ảnh hồng ngoại có thể được quan sát bởi mắt thường.
3. ưu điểm của đầu báo hồng ngoại làm mát là gì?
Đầu dò mặt phẳng tiêu điểm hồng ngoại được làm mát hoạt động ở nhiệt độ thấp được cung cấp bởi bộ làm mát đầu dò (ddc).Nó có độ nhạy cao và có thể phân biệt sự chênh lệch nhiệt độ tinh vi hơn so với đầu báo hồng ngoại không được làm mát.Nó có thể phát hiện, xác định và nhận dạng các đối tượng ở phạm vi rất xa, khoảng hơn mười km.Cấu trúc của đầu báo được làm mát rất phức tạp dẫn đến chi phí tương đối cao hơn so với đầu báo không được làm mát.
