Mô-đun nhiệt làm mát bằng MCT MWIR 15μm 640x512 cho tải trọng đa cảm biến
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xKích thước | 125x92x67mm | Trọng lượng | ≤650g |
---|---|---|---|
Nghị quyết | 640x512/15μm | MẠNG LƯỚI | ≤20mK |
Dải quang phổ | 3,7~4,8μm MW | Tỷ lệ khung hình | 50Hz/100Hz |
Điểm nổi bật | Mô-đun nhiệt làm mát MWIR 15um,Mô-đun nhiệt làm mát 640x512 MCT |

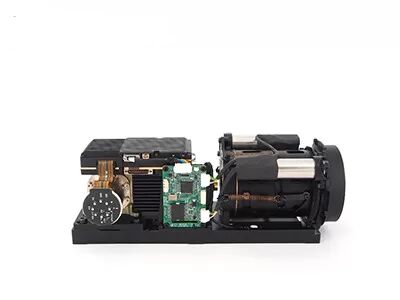

Mô-đun nhiệt làm mát 640x512 / 15μm MCT MWIR cho Tải trọng đa cảm biến
GAVIN615B là mô-đun tạo ảnh nhiệt sóng trung bình được làm mát do Công nghệ Cảm biến Toàn cầu (GST) phát triển.Nó bao gồm một máy dò hồng ngoại 640x512 / 15µm HgCdTe MWIR với bộ làm lạnh RS046, thiết bị điện tử phần cứng và các thuật toán xử lý hình ảnh khác nhau cũng đã được nhúng để hiển thị hình ảnh nhiệt sắc nét và rõ ràng.
Được cấu hình với bộ làm lạnh lạnh RS046, GAVIN615B có kích thước rất nhỏ gọn với kích thước lần lượt là 125x92x67mm và trọng lượng chưa đến 650g.Mức tiêu thụ điện năng ổn định thấp tới 12w.Với giao diện cameralink tiêu chuẩn công nghiệp, camera hồng ngoại hoặc nhà tích hợp hệ thống có thể thiết kế hoặc tích hợp camera hoàn chỉnh của riêng họ một cách dễ dàng dựa trên mô-đun hình ảnh nhiệt GAVIN615B.
- Độ nhạy cao, NETD≤20mK
- Phát hiện tầm xa
- Tốc độ khung hình có thể điều chỉnh
- Tích hợp dễ dàng vào hệ thống
Người mẫu | GAVIN615B |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 640x512 |
Cao độ điểm ảnh | 15μm |
máy làm lạnh | RS046 |
Dải quang phổ | 3,7μm~4,8μm MW |
Thời gian làm mát (20°C) | ≤7 phút |
MẠNG LƯỚI (20°C) | ≤20mK |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 50Hz/100Hz |
Chế độ làm mờ | Tuyến tính/Histogram/Hỗn hợp |
Thu phóng kỹ thuật số | ×1/×2/×4 |
Hướng hình ảnh | Lật ngang/dọc/chéo |
Thuật toán hình ảnh | NUC/AGC/IDE |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | J30JZ 25pin |
Video tương tự | hệ PAL |
Video kĩ thuật số | 16 bit RAW/YUV: Đầu ra DVP/Cameralink 16 bit |
Đồng bộ hóa bên ngoài | Đồng bộ hóa khung bên ngoài: Mức RS422 |
Liên lạc | RS422, 115200bps |
Nguồn cấp | 20~28VDC |
Tiêu thụ điện năng ổn định | 12W |
Kích thước (mm) | 125×92×67 |
Trọng lượng | ≤650g |
Nhiệt độ hoạt động | -40°C ~ +60°C |
Độ rung | Rung động: Vận chuyển tốc độ cao gắn trên xe GJB Sốc: Sóng nửa hình sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần |
ống kính quang học | |
Ống kính tùy chọn | Thu phóng liên tục 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
Mô-đun camera hồng ngoại nhiệt GAVIN615B được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống tăng cường tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.
1. Ưu điểm của chụp ảnh khí quang học
Tiết kiệm thời gian & Hiệu quả: hỗ trợ phát hiện thời gian thực quy mô lớn, xác định vị trí rò rỉ nhanh chóng, không cần gián đoạn sản xuất.
Phát hiện tầm xa: tránh xa các khu vực nguy hiểm và phức tạp, thử nghiệm không phá hủy không tiếp xúc, không có nguồn bức xạ bổ sung
Dễ dàng phân tích: hình ảnh trực quan, lưu trữ tức thì, phân tích thuận tiện
Kiểm tra đa chức năng: có thể phát hiện nhiều loại khí, với chức năng đo nhiệt độ từ xa tuyệt vời
2. Nguyên tắc làm việc của hình ảnh khí quang học
Hình ảnh khí quang học là một loại công nghệ hồng ngoại có thể nhìn thấy các loại khí công nghiệp vô hình.
Sau khi hấp thụ bức xạ hồng ngoại ở các bước sóng cụ thể, sự khác biệt bức xạ hồng ngoại sẽ gây ra giữa khí và nền.
Máy dò hồng ngoại phát hiện rò rỉ khí với bộ lọc băng hẹp tích hợp chỉ nhận dải hồng ngoại gần đỉnh hấp thụ hồng ngoại của khí và có thể chuyển đổi khí thành hình ảnh hồng ngoại nhìn thấy được thông qua sự chênh lệch bức xạ giữa khí và nền.
