Mô-đun nhiệt làm mát MCT MWIR 640x512 / 15μM để phát hiện phạm vi dài
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 640x512 / 15μm | NETD | ≤20mK |
---|---|---|---|
Dải quang phổ | 3,7 ~ 4,8μm MW | Tỷ lệ khung hình | 50Hz / 100Hz |
Kích thước | 125x92x67mm | Trọng lượng | ≤650g |
Điểm nổi bật | Mô-đun nhiệt làm mát MWIR 640x512,Mô-đun nhiệt làm mát MCT 15uM,Mô-đun nhiệt làm mát phát hiện phạm vi dài |

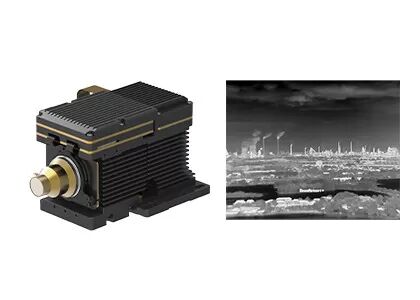

Mô-đun nhiệt được làm mát 640x512 / 15μM MCT MWIR để phát hiện phạm vi dài
GAVIN615B Nhỏ gọn tiêu thụ điện năng thấp 640x512 / 15μm Mô-đun máy ảnh làm mát MCT MWIR
GAVIN615B là một mô-đun hình ảnh nhiệt sóng giữa được làm mát được phát triển bởi Global Sensor Technology (GST).Nó bao gồm một đầu dò HgCdTe MWIR IR 640x512 / 15µm với bộ làm lạnh RS046, thiết bị điện tử phần cứng và các thuật toán xử lý hình ảnh khác nhau cũng được nhúng để hiển thị hình ảnh nhiệt sắc nét và rõ ràng.
Được cấu hình với máy làm lạnh RS046, GAVIN615B có kích thước rất nhỏ gọn, kích thước 125x92x67mm và trọng lượng dưới 650g.Đó là mức tiêu thụ điện năng ổn định ở mức thấp nhất là 12w.Với giao diện cameralink tiêu chuẩn công nghiệp, máy ảnh hồng ngoại hoặc bộ tích hợp hệ thống có thể thiết kế hoặc tích hợp máy ảnh hoàn chỉnh của riêng họ một cách dễ dàng dựa trên mô-đun hình ảnh nhiệt GAVIN615B.
Mô-đun nhiệt làm mát dòng GAVIN sử dụng đầu dò IR làm mát GST MCT & T2SL và tích hợp các thuật toán xử lý hình ảnh khác nhau để xuất ra hình ảnh hồng ngoại rõ nét trong điều kiện thời tiết xấu hoặc bóng tối hoàn toàn.Nó có thể phát hiện và nhận ra các rủi ro và mối đe dọa ở khoảng cách xa trong khi hiển thị nhiều chi tiết mục tiêu hơn ở khoảng cách ngắn.
- Độ nhạy cao, NETD≤20mK
- Phát hiện phạm vi dài
- Tốc độ khung hình có thể điều chỉnh
- Tích hợp dễ dàng vào hệ thống
Người mẫu | GAVIN615B |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 640x512 |
Pixel Pitch | 15μm |
Cryocooler | RS046 |
Dải quang phổ | 3,7μm ~ 4,8μm MW |
Thời gian làm mát (20 ° C) | ≤7 phút |
NETD (20 ° C) | ≤20mK |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 50Hz / 100Hz |
Chế độ làm mờ | Tuyến tính / Biểu đồ / Hỗn hợp |
Zoom kỹ thuật số | × 1 / × 2 / × 4 |
Hướng hình ảnh | Theo chiều ngang / dọc / Lật theo đường chéo |
Thuật toán hình ảnh | NUC / AGC / IDE |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | J30JZ 25 chân |
Video tương tự | PAL |
Video kĩ thuật số | 16bit RAW / YUV: Đầu ra DVP / Cameralink 16bit |
Đồng bộ hóa bên ngoài | Đồng bộ hóa ngoài khung: Mức RS422 |
Liên lạc | RS422, 115200b / giây |
Nguồn cấp | 20 ~ 28VDC |
Tiêu thụ điện năng ổn định | 12W |
Kích thước (mm) | 125 × 92 × 67 |
Trọng lượng | ≤650g |
Nhiệt độ hoạt động | -40 ° C ~ + 60 ° C |
Độ lớn rung động | Rung: Vận chuyển tốc độ cao gắn trên xe GJB Sốc: Sóng nửa sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần |
Ống kính quang học | |
Ống kính tùy chọn | Thu phóng liên tục 60 ~ 240mm / F4 15 ~ 300mm / F4 21 ~ 420mm / F4 35 ~ 690mm / F4 |
Mô-đun camera hồng ngoại nhiệt GAVIN615B được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.
1. Cảm ứng nhiệt là gì?
Độ nhạy nhiệt, còn có tên là NETD (Độ chênh lệch nhiệt độ tương đương tiếng ồn), là một thông số chính để đánh giá camera ảnh nhiệt sóng trung (MWIR) và sóng dài (LWIR).Nó liên quan trực tiếp đến độ rõ được đo bằng máy ảnh nhiệt.Nó là một giá trị số đại diện cho tỷ lệ tín hiệu trên nhiễu của chênh lệch nhiệt độ và được đo bằng miliKelvins (mK).Giá trị độ nhạy nhiệt càng nhỏ thì độ nhạy càng cao và hình ảnh càng rõ nét.
2. Các ứng dụng của ảnh nhiệt là gì?
Đo nhiệt độ và chụp ảnh mọi thời tiết là hai chức năng cơ bản của công nghệ ảnh nhiệt hồng ngoại.Các sản phẩm được phát triển dựa trên hai công nghệ này được sử dụng rộng rãi trong an ninh và giám sát, tải trọng UAV, kiểm tra công nghiệp, chữa cháy, bảo trì dự báo, ADAS, phòng chống dịch bệnh, AIoT, v.v.
3. Máy dò MCT / HgCdTe là gì?
MCT, còn được gọi là HgCdTe, đề cập đến Thủy ngân-Cadmium-Tellurid, là một hợp chất hóa học của cadmium telluride (CdTe) và thủy ngân Telluride (HgTe) và là một vật liệu phổ biến trong bộ tách sóng quang.Máy dò MCT / HgCdTe là máy dò quang dẫn hoạt động ở môi trường đông lạnh và có thể phát hiện bức xạ hồng ngoại.Nó nhạy hơn các cảm biến nhiệt.
