xNghị quyết | 640x512 | Sự tiêu thụ năng lượng | 0,8W |
---|---|---|---|
Dải quang phổ | 8 ~ 14μm | Pixel Pitch | 12μm |
NETD | < 40 triệu | Tỷ lệ khung hình | 25Hz / 30Hz |
Điểm nổi bật | Mô-đun máy ảnh nhiệt không được làm mát 640x512,Mô-đun máy ảnh nhiệt hồng ngoại sóng dài,Mô-đun máy ảnh nhiệt hồng ngoại không được làm mát 12uM |

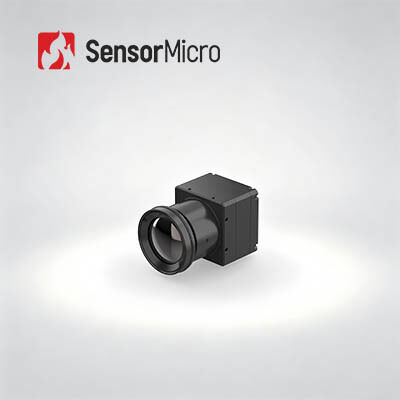

Mô-đun máy ảnh nhiệt không được làm mát 640x512 Hồng ngoại sóng dài 12μM
Mô-đun nhiệt TWIN612 là một sản phẩm mới được phát triển bởi Global Sensor Technology.Nó tích hợp đầu dò hồng ngoại không làm mát gói gốm 640 × 512 / 12µm.Với NETD < 40mk điển hình, mô-đun nhiệt TWIN612 có thể hiển thị hình ảnh rõ ràng hơn, sắc nét hơn và chi tiết hơn.
Với dải đo nhiệt độ -20 ℃ ~ 150 ℃ / 0 ~ 550 ℃, độ chính xác ± 2 ℃ hoặc ± 2% và tốc độ khung hình lên đến 30Hz, mô-đun nhiệt đảm bảo hình ảnh nhiệt mượt mà và đo nhiệt độ chính xác.
Mô-đun nhiệt TWIN612 có ưu điểm là thiết kế nhỏ gọn, cấu trúc trọng lượng nhẹ và công suất tiêu thụ thấp chỉ 0,8w.Với các thuật toán hình ảnh nâng cao và chức năng đo nhiệt độ, mô-đun nhiệt TWIN612 hiển thị hình ảnh ổn định hơn và nhiệt độ chính xác hơn.
Quy trình đóng gói gốm tương tự như bao bì kim loại, là công nghệ đóng gói bằng máy dò hồng ngoại trưởng thành.So với bao bì kim loại, khối lượng và trọng lượng của máy dò đóng gói sẽ giảm đi rất nhiều.Do đó, mô-đun nhiệt TWIN612 có thể được áp dụng cho các ngành công nghiệp có yêu cầu nghiêm ngặt về kích thước, trọng lượng và tiêu thụ điện năng.
- Kích thước nhỏ: 25,4mm × 25,4mm × 35mm
- Trọng lượng nhẹ: 25g
- NETD điển hình <40mk
- Hình ảnh nhiệt sắc nét, rõ ràng
- Mức tiêu thụ điện năng điển hình thấp đến 0,8W
Người mẫu | TWIN612 / R |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 640 × 512 |
Kích thước pixel | 12μm |
Dải quang phổ | 8 ~ 14μm |
NETD điển hình | < 40 triệu |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 25Hz / 30Hz |
Thời gian khởi động | 6 giây |
Video tương tự | PAL / NTSC |
Video kĩ thuật số | YUV / BT.656 / LVDS / USB2.0 |
Hiển thị hình ảnh | Tổng cộng 11 in (Trắng nóng / Dung nham / Ironbow / Nước / Sắt nóng / Y tế / Bắc cực / Rainbow1 / Rainbow2 / Đỏ nóng / Đen nóng) |
Thuật toán hình ảnh | NUC / 3D / 2D / DRC / EE |
Thông số kỹ thuật Điện | |
Giao diện bên ngoài tiêu chuẩn | 50pin_HRS |
Phương thức giao tiếp | RS232 / USB2.0 |
Cung cấp hiệu điện thế | 4 ~ 5.5V |
Mức tiêu thụ điện năng điển hình | 0,8W |
Đo nhiệt độ | |
Nhiệt độ hoạt động | -10 ℃ ~ 50 ℃ |
Phạm vi đo nhiệt độ | -20 ℃ ~ 150 ℃, 0 ℃ ~ 550 ℃ |
Đo nhiệt độ chính xác | Lớn hơn ± 2 ℃ hoặc ± 2% |
SDK | Windows / Linux;Đạt được phân tích và chuyển đổi luồng video từ màu xám sang nhiệt độ |
Tính chất vật lý | |
Kích thước (mm) | 25,4 × 25,4 × 35 (Không có ống kính) |
Trọng lượng | 25g (Không có ống kính) |
Khả năng thích ứng với môi trường | |
Nhiệt độ hoạt động | -40 ℃ ~ + 70 ℃ |
Nhiệt độ bảo quản | -45 ℃ ~ + 85 ℃ |
Độ ẩm | 5% ~ 95%, không ngưng tụ |
Rung động | 5,35grms, 3 trục |
Sốc | Sóng nửa sin, 40g / 11ms, 3 trục, 6 hướng |
Quang học | |
Ống kính tùy chọn | Nhiệt cố định: 13mm |
Mô-đun hình ảnh nhiệt TWIN612 / R được áp dụng cho lĩnh vực Máy đo nhiệt, Giám sát an ninh, Tải trọng UAV, Robot, Phần cứng thông minh, ADAS, Chữa cháy & Cứu hộ
1. Làm thế nào để chọn độ phân giải đầu báo hồng ngoại thích hợp?
Nó phụ thuộc vào nhu cầu thực tế và ứng dụng sản phẩm của bạn mà giá cả cũng là một yếu tố cần được quan tâm.Nếu chất lượng hình ảnh không cao, bạn có thể chọn đầu báo hồng ngoại có độ phân giải thấp, chẳng hạn như 120x90, 256x192, 400x300.Nếu bạn cần một hình ảnh rất rõ ràng cho một số mục đích đặc biệt, chẳng hạn như giám sát từ xa, bạn có thể chọn đầu dò hồng ngoại có độ phân giải cao 1280x1024.
2. Làm thế nào để chọn đúng màu giả cho hình ảnh nhiệt?
- Màu trắng xám phù hợp hơn với mục tiêu có nhiệt độ chênh lệch nhỏ
- Màu đỏ và xanh dương phù hợp hơn với cảnh cần tìm ra điểm có vấn đề.
- Màu đỏ sắt là bảng màu tiêu chuẩn của ngành điện lực.
Lưu ý: bất kể bạn chọn bảng màu nào, nhiệt độ nhiệt sẽ không thay đổi chút nào.
3.Làm thế nào để chọn một ống kính máy ảnh nhiệt hồng ngoại phù hợp?
- Ống kính tiêu chuẩn có thể đáp ứng các mục tiêu thông thường với khoảng cách thích hợp
- Đối với ống kính tele, nó phù hợp với các mục tiêu tương đối nhỏ và cần được quan sát từ khoảng cách xa
- Để nhìn rõ hơn chi tiết vật thể ở khoảng cách gần, ống kính góc rộng sẽ tốt hơn.
- Ống kính macro dùng để nhìn mục tiêu rất nhỏ ở khoảng cách gần, chẳng hạn như mạch chip.
