Máy ảnh nhiệt Mô-đun máy ảnh hồng ngoại làm mát lõi 320x256 30μM để phát hiện rò rỉ khí
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xGõ phím | Phát hiện rò rỉ khí | Dải quang phổ | 3,2 ± 0,1 ~ 3,5 ± 0,1μm |
---|---|---|---|
Kích thước | 155x67x80mm | Cân nặng | ≤900g |
Nghị quyết | 320x256 / 30μm | NETD | ≤15mK |
Điểm nổi bật | Mô-đun máy ảnh hồng ngoại làm mát 320x256,Mô-đun máy ảnh hồng ngoại làm mát 30uM,Phát hiện rò rỉ khí Mô-đun máy ảnh làm mát |

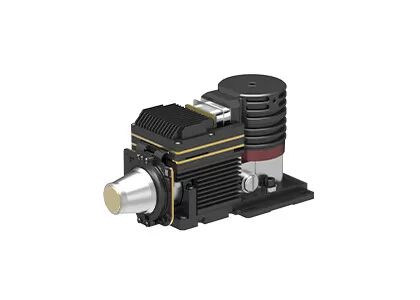

Máy ảnh nhiệt 320x256 30μM Mô-đun máy ảnh hồng ngoại làm mát lõi để phát hiện rò rỉ khí
Mô-đun máy ảnh hồng ngoại làm mát 320x256 / 30μm với ống kính 55mm để phát hiện rò rỉ khí VOCs
Các hợp chất hữu cơ dễ bay hơi, hoặc VOC, là khí được thải vào không khí từ các sản phẩm hoặc quá trình.Một số tự có hại, bao gồm cả một số gây ung thư.Ngoài ra, chúng có thể phản ứng với các khí khác và tạo thành các chất ô nhiễm không khí khác sau khi chúng ở trong không khí.
GAS330 là một mô-đun hình ảnh nhiệt hồng ngoại làm mát được thiết kế đặc biệt để phát hiện rò rỉ khí.Nó tích hợp đầu dò hồng ngoại MWIR làm mát MCT 320x256 / 30µm và sử dụng công nghệ lọc bước sóng quang phổ để hình dung các VOC không nhìn thấy được bằng mắt thường.
Các nhà sản xuất camera có thể thiết kế camera phát hiện rò rỉ khí gas của riêng họ dựa trên mô-đun này một cách dễ dàng và hiệu quả.
Global Sensor Technology là nhà cung cấp cảm biến dò tia hồng ngoại và lõi camera nhiệt OEM.Chúng tôi có hơn 10 năm kinh nghiệm trong ngành công nghiệp hình ảnh nhiệt hồng ngoại.Chúng tôi có đội ngũ dịch vụ sau bán hàng chuyên nghiệp để cung cấp cho khách hàng câu trả lời chuyên nghiệp.Đối với bất kỳ câu hỏi hoặc vấn đề, xin vui lòng liên hệ với chúng tôi bất cứ lúc nào, chúng tôi sẽ có mặt trong lần đầu tiên để giải đáp cho bạn.
- Độ phân giải: 320x256
- Pixel Pitch: 30µm
- NETD≤15mK, Độ nhạy cao
- Đáp ứng quang phổ: 3.2µm ± 0.1µm ~ 3.5µm ± 0.1µm
- Bước sóng có thể tùy chỉnh dựa trên các yêu cầu khác nhau
- Tích hợp với giao diện DVP / CameraLink một cách dễ dàng
Mô hình | GAS330 |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 320x256 |
Pixel Pitch | 30μm |
Cryocooler | RS058 |
Dải quang phổ | 3,2μm ± 0,1μm ~ 3,5μm ± 0,1μm MW |
Thời gian làm mát (20 ° C) | ≤8 phút |
NETD (20 ° C) | ≤15mK |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 30Hz |
Chế độ làm mờ | Tuyến tính / Biểu đồ / Hỗn hợp |
Zoom kỹ thuật số | × 1 / × 2 / × 4 |
Hướng hình ảnh | Theo chiều ngang / dọc / Lật theo đường chéo |
Thuật toán hình ảnh | NUC / AGC / IDE |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | J30JZ 25 chân |
Video tương tự | PAL |
Video kĩ thuật số | 16bit RAW / YUV: Đầu ra DVP / Cameralink 16bit |
Đồng bộ hóa bên ngoài | Đồng bộ hóa ngoài khung: Mức RS422 |
Truyền thông | RS422, 115200b / giây |
Nguồn cấp | 20 ~ 28VDC |
Tiêu thụ điện năng ổn định | 12W |
Kích thước (mm) | 155 × 67 × 80 |
Cân nặng | ≤900g |
Nhiệt độ hoạt động | -40 ° C ~ + 60 ° C |
Độ lớn rung động | Rung: Vận chuyển tốc độ cao gắn trên xe GJB Sốc: Sóng nửa sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần |
Ống kính quang học | |
Ống kính tùy chọn | Zoom cố định: 23mm / F1.5;55mm / F1.5 |
Camera nhiệt phát hiện rò rỉ khí GAS330 được sử dụng để trực quan hóa các VOC không nhìn thấy (hợp chất hữu cơ dễ bay hơi) và phát hiện rò rỉ khí như: Metan, Ethane, Propane, Butan, Pentane, Hexane, Heptane, Octane, Ethylene, Propylene, Isoprene, Methanol , Ethanol, Butanone, Benzen, Toluene, Xylene, Ethylbenzene, v.v.
1. NETD là gì?
NETD đề cập đến "Chênh lệch nhiệt độ tương đương tiếng ồn".Nó là một thước đo cho mức độ tốt mà một máy dò hình ảnh nhiệt có thể phân biệt giữa những khác biệt rất nhỏ về bức xạ nhiệt trong hình ảnh.NETD thường được biểu thị bằng milli-Kelvin (mK).Thông thường con số NETD càng thấp thì chứng tỏ độ nhạy nhiệt càng cao.
2. OGI (Hình ảnh khí quang) là gì?
Chụp ảnh khí bằng quang học là phương pháp sử dụng camera hồng ngoại nhiệt để hình dung chất khí, bao gồm khí mêtan và nhiều loại khí hữu cơ khác.Camera nhiệt cho rò rỉ khí gas là thiết bị phát hiện rò rỉ khí gas hoạt động nhanh, có thể tiến hành kiểm tra không phá hủy và bảo vệ sự an toàn của các thanh tra viên.
3. Ảnh nhiệt hồng ngoại là gì?
Trong tự nhiên, mọi vật có nhiệt độ cao hơn độ không tuyệt đối (- 273 ℃) đều có thể bức xạ tia hồng ngoại.Bằng cách sử dụng đầu dò camera hồng ngoại để đo sự chênh lệch nhiệt độ bức xạ hồng ngoại giữa mục tiêu và nền, bạn có thể nhận được các hình ảnh hồng ngoại khác nhau, còn được gọi là hình ảnh nhiệt.
4. Đầu báo hồng ngoại hoạt động như thế nào?
Bức xạ hồng ngoại do mục tiêu phát ra sẽ đi vào phạm vi cảm biến của đầu báo nhiệt, sau đó đầu dò hồng ngoại chuyển đổi tín hiệu bức xạ có cường độ khác nhau thành tín hiệu điện tương ứng, sau đó thông qua khuếch đại và xử lý video, tạo thành hình ảnh hồng ngoại có thể được quan sát bởi mắt thường.
5. Ưu điểm của đầu báo hồng ngoại làm mát là gì?
Đầu dò mặt phẳng tiêu điểm hồng ngoại được làm mát hoạt động ở nhiệt độ thấp được cung cấp bởi bộ làm mát đầu dò (ddc).Nó có độ nhạy cao và có thể phân biệt sự chênh lệch nhiệt độ tinh vi hơn so với đầu báo hồng ngoại không được làm mát.Nó có thể phát hiện, xác định và nhận dạng các đối tượng ở phạm vi rất xa, khoảng hơn mười km.Cấu trúc của đầu báo được làm mát rất phức tạp dẫn đến chi phí tương đối cao hơn so với đầu báo không được làm mát.
