Mô-đun hình ảnh nhiệt không được làm lạnh 256x192 / 12μm cho Camera an ninh
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Nghị quyết | 256x192 | Sự tiêu thụ năng lượng | 700mW |
|---|---|---|---|
| Dải quang phổ | 8 ~ 14μm | Pixel Pitch | 12μm |
| NETD | ≤65mK | Tỷ lệ khung hình | 25Hz / 30Hz |
| Điểm nổi bật | Mô-đun hình ảnh nhiệt không được làm mát,Mô-đun hình ảnh nhiệt 256x192 |
||
Mô tả sản phẩm

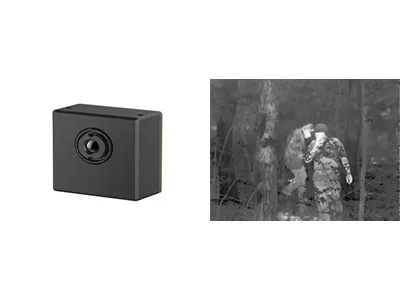

Mô-đun hình ảnh nhiệt iLC212
Mô-đun hình ảnh nhiệt 256x192 / 12μm không được làm mát cho camera an ninh
Mô tả Sản phẩm
Là một đại diện của lõi camera nhiệt giá rẻ, mô-đun hình ảnh hồng ngoại không được làm mát iLC212 rất phù hợp với những khách hàng có yêu cầu khắt khe về kích thước nhỏ, trọng lượng nhẹ và giá rất thấp trong lĩnh vực an ninh và giám sát.
iLC212 bao gồm một đầu dò hồng ngoại có kích thước đặc biệt nhỏ 256x192 / 12μm gói mức wafer (WLP) thu được phổ hồng ngoại sóng dài (LWIR) nằm trong khoảng từ 8 đến 14μm.
Do được tối ưu hóa hoàn toàn SWaP-C, mô-đun camera nhiệt iLC212 có thể được tích hợp vào các camera an ninh với chức năng giám sát góc rộng và đo nhiệt độ ở phạm vi gần.
Những đặc điểm chính
- Các ứng dụng SWaP-C được tối ưu hóa hoàn toàn
- Thích hợp cho các sản phẩm hồng ngoại khác nhau
- Một loạt các ứng dụng ảnh nhiệt
- Sự tiêu thụ ít điện năng
Thông số sản phẩm
| Người mẫu | iLC212 |
| Hiệu suất máy dò hồng ngoại | |
| Vật liệu | Oxit Vanadi không được làm lạnh |
| Nghị quyết | 256 × 192 |
| Kích thước pixel | 12μm |
| Phản ứng quang phổ | 8μm ~ 14μm |
| NETD | ≤65mK @ F1.0 @ 25 ℃ @ 50Hz |
| Đang xử lý hình ảnh | |
| Video kĩ thuật số | RAW / YUV / BT656;Hỗ trợ truyền video USB2.0;Dòng thông số hỗ trợ đo nhiệt độ |
| Tốc độ khung hình kỹ thuật số | 25Hz / 30Hz |
| Hiển thị hình ảnh | Đen nóng / trắng nóng / Màu giả |
| Thuật toán hình ảnh | Hiệu chỉnh Không đồng nhất (NUC) Giảm nhiễu hình ảnh 3D (3DNR) Giảm nhiễu 2D (DNS) Nén dải động (DRC) Nâng cao EE |
| Thời gian khởi động | ≤3 giây |
| Đo nhiệt độ | |
| Nhiệt độ hoạt động | -10 ℃ ~ + 50 ℃ |
| Phạm vi đo nhiệt độ | -20 ℃ ~ + 150 ℃, Hỗ trợ mở rộng và tùy chỉnh phạm vi đo nhiệt độ |
| Đo nhiệt độ chính xác | ± 3 ℃ / ± 3% (lấy giá trị lớn hơn) @ 23 ℃ ± 5 ℃;Khoảng cách đo nhiệt độ là 1,5m |
| Đo nhiệt độ khu vực | Hỗ trợ mọi phép đo nhiệt độ khu vực, giá trị tối đa khu vực đầu ra, giá trị nhỏ nhất và giá trị trung bình |
| SDK | Phiên bản Windows / Linux, Đạt được Phân tích Luồng Video và Chuyển đổi Màu xám sang Nhiệt độ |
| Giao diện điện | |
| Giao diện bên ngoài | Đầu nối 30pin_HRS Nguồn điện đầu vào Video kĩ thuật số RS232-TTL / USB2.0 GPIO, v.v. |
| Liên lạc | RS232-TTL / USB2.0 |
| Thành phần mở rộng | Ban VPC |
| Phần mềm PC | |
| Phần mềm ICC | Điều khiển mô-đun và hiển thị video |
| Hệ thống năng lượng | |
| Nguồn cấp | DC 3,3V ± 0,1V |
| Sự tiêu thụ năng lượng | Trạng thái ổn định: 0,70W / 3,3V @ 23 ± 3 ℃ |
| Tài sản vật chất | |
| Kết nối | Mô hình kết nối bên ngoài: DF40C-30DP-0.4V (51), (HRS-Male) Mô hình kết nối giao phối: DF40C (2.0) -30DS-0.4V (51), (HRS-Female) |
| Kích thước | 21mm × 21mm × 12,8mm (bao gồm ống kính 3,2mm) |
| Cân nặng | 8,9g ± 0,5g (bao gồm ống kính 3.2mm) |
| Khả năng thích ứng với môi trường | |
| Nhiệt độ hoạt động | -40 ℃ ～ + 70 ℃ |
| Nhiệt độ bảo quản | -45 ℃ ～ + 85 ℃ |
| Độ ẩm | 5% ~ 95%, không ngưng tụ |
| Chống va đập & rung động | Tác động: sóng nửa sin, 40g / 11ms, 3 trục, 6 hướng Rung: 5,35grms, 3 trục |
| Chứng nhận | ROHS2.0 / ĐẠT |
| Ống kính | |
| Ống kính tùy chọn | 3.2mm / F1.1, HFOV: 55.6 ± 2.8 °;Lớp phủ: AR |
Ứng dụng công nghiệp
Mô-đun hình ảnh nhiệt iLC212 được ứng dụng trong lĩnh vực an ninh và giám sát, Nó thích hợp để tích hợp vào Camera ẩn, Camera kỹ thuật số, Camera mái vòm, Camera hộp, v.v.
Dòng sản phẩm của chúng tôi
Câu hỏi thường gặp
1. Làm thế nào để chọn độ phân giải đầu báo hồng ngoại thích hợp?
Nó phụ thuộc vào nhu cầu thực tế và ứng dụng sản phẩm của bạn mà giá cả cũng là một yếu tố cần được quan tâm.Nếu chất lượng hình ảnh không cao, bạn có thể chọn đầu báo hồng ngoại có độ phân giải thấp, chẳng hạn như 120x90, 256x192, 400x300.Nếu bạn cần một hình ảnh rất rõ ràng cho một số mục đích đặc biệt, chẳng hạn như giám sát từ xa, bạn có thể chọn đầu dò hồng ngoại có độ phân giải cao 1280x1024.
2. Làm thế nào để chọn đúng màu giả cho hình ảnh nhiệt?
- Màu trắng xám phù hợp hơn với mục tiêu có nhiệt độ chênh lệch nhỏ
- Màu đỏ và xanh dương phù hợp hơn với cảnh cần tìm ra điểm có vấn đề.
- Màu đỏ sắt là bảng màu tiêu chuẩn của ngành điện lực.
Lưu ý: bất kể bạn chọn bảng màu nào, nhiệt độ nhiệt sẽ không thay đổi chút nào.
3. Làm thế nào để chọn một ống kính máy ảnh nhiệt hồng ngoại phù hợp?
- Ống kính tiêu chuẩn có thể đáp ứng các mục tiêu bình thường với khoảng cách thích hợp
- Đối với ống kính tele, nó phù hợp với các mục tiêu tương đối nhỏ và cần được quan sát từ khoảng cách xa
- Để nhìn rõ hơn chi tiết vật thể ở khoảng cách gần, ống kính góc rộng sẽ tốt hơn.
- Ống kính macro dùng để nhìn mục tiêu rất nhỏ ở khoảng cách gần, chẳng hạn như mạch chip.
