640x512 15μM Mô-đun máy ảnh làm mát RS058 LWIR LWIR T2SL
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 640x512 / 15μm | NETD | ≤25mK |
---|---|---|---|
Dải quang phổ | 7,7 ~ 9,5μm (LW) | Kích thước | 142x58,5x71mm |
Điểm nổi bật | Mô-đun máy ảnh làm mát 15uM,Mô-đun máy ảnh làm mát 640x512,Lõi máy ảnh RS058 T2SL LWIR |

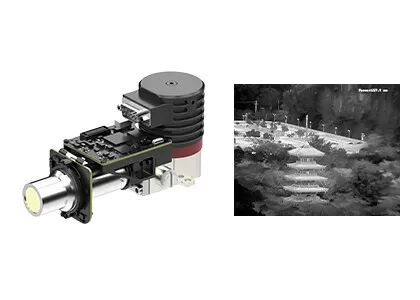

640x512 15μM Mô-đun máy ảnh làm mát RS058 LWIR LWIR T2SL
Mô-đun AD làm mát 640x512 / 15μm RS058 T2SL LWIR Mô-đun hồng ngoại làm mát để tích hợp nhanh
Mô-đun AD được làm mát bằng dòng EYAS có chức năng tiền khuếch đại để chuyển đổi tín hiệu tương tự từ đầu dò IR được làm mát thành đầu ra luồng video kỹ thuật số.Nó có sẵn với các định dạng độ phân giải khác nhau và các dải sóng khác nhau.EYAS615L là một thành viên của gia đình EYAS với đầu báo làm mát 640x512 / 15μm LWIR và tích hợp bộ làm lạnh RS058.
Với mô-đun AD làm mát loạt EYAS, khách hàng OEM có thể dễ dàng thực hiện kiểm tra chấp nhận nhanh đối với đầu dò hồng ngoại GST, bắt đầu phát triển thứ cấp nhanh chóng và rút ngắn thời gian phát triển mô-đun và sản phẩm hoàn chỉnh dựa trên đầu dò hồng ngoại được làm mát
Công nghệ cảm biến toàn cầu là nhà cung cấp đầu dò hồng ngoại hàng đầu và nhà sản xuất mô-đun camera OEM.Công ty có diện tích 30 nghìn mét vuông với 20 nghìn mét vuông phòng sạch có thể cung cấp cho khách hàng nguồn cung cấp ổn định các sản phẩm hồng ngoại.
- Dễ dàng phát triển và tích hợp
- Đầu ra giao diện Cameralink Dữ liệu thô 16 bit, Điều khiển cổng nối tiếp
- Cấu trúc tích hợp, kích thước phù hợp với máy dò
- Nguồn cung cấp đơn 5V
- Có khả năng bắt mục tiêu di chuyển tốc độ cao
Mô hình | EYAS615L |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 640x512 |
Pixel Pitch | 15μm |
Cryocooler | RS058 |
Dải quang phổ | 7.7μm ~ 9.5μm LW |
Thời gian làm mát (25 ° C) | ≤5,5 phút |
NETD tối ưu (20 ° C) | ≤25mK |
Chế độ làm việc | |
Tỷ lệ khung hình | 1 ~ 160Hz có thể điều chỉnh |
Chế độ làm việc | Ảnh chụp nhanh;Chế độ tích hợp ITR & Interlace Binning;Chế độ cửa sổ;Chống nở |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | QSH 60pin |
Video kĩ thuật số | Cameralink: Xuất dữ liệu thô 16bit |
Đồng bộ hóa bên ngoài | CC1: Đồng bộ bên ngoài INT / Frame;CC2: Đồng bộ hóa bên ngoài MC |
Truyền thông | Cổng nối tiếp Cameralink: TFG +/-, TC +/-;9600b / giây |
Nguồn cấp | Bảng điều khiển hình ảnh 1 kênh: 5V 1 kênh Cryocooler: 24V |
Tiêu thụ điện năng ổn định | 9W |
Kích thước (mm) | 148 × 58,5 × 71 |
Cân nặng | ≤680g |
Nhiệt độ làm việc | -40 ° C ~ + 60 ° C |
Độ lớn rung động | Rung: Vận chuyển tốc độ cao gắn trên xe GJB Sốc: Sóng nửa sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần |
Mô-đun ảnh nhiệt EYAS615L được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.
1.Ảnh nhiệt hồng ngoại là gì?
Trong tự nhiên, mọi vật có nhiệt độ cao hơn độ không tuyệt đối (- 273 ℃) đều có thể bức xạ tia hồng ngoại.Bằng cách sử dụng đầu dò camera hồng ngoại để đo sự chênh lệch nhiệt độ bức xạ hồng ngoại giữa mục tiêu và nền, bạn có thể nhận được các hình ảnh hồng ngoại khác nhau, còn được gọi là hình ảnh nhiệt.
2. Đầu báo hồng ngoại hoạt động như thế nào?
Bức xạ hồng ngoại do mục tiêu phát ra sẽ đi vào phạm vi cảm biến của đầu báo nhiệt, sau đó đầu dò hồng ngoại chuyển đổi tín hiệu bức xạ có cường độ khác nhau thành tín hiệu điện tương ứng, sau đó thông qua khuếch đại và xử lý video, tạo thành hình ảnh hồng ngoại có thể được quan sát bởi mắt thường.
3. Ưu điểm của đầu báo hồng ngoại làm mát là gì?
Đầu dò mặt phẳng tiêu điểm hồng ngoại được làm mát hoạt động ở nhiệt độ thấp được cung cấp bởi bộ làm mát đầu dò (ddc).Nó có độ nhạy cao và có thể phân biệt sự chênh lệch nhiệt độ tinh vi hơn so với đầu báo hồng ngoại không được làm mát.Nó có thể phát hiện, xác định và nhận dạng các đối tượng ở phạm vi rất xa, khoảng hơn mười km.Cấu trúc của đầu báo được làm mát rất phức tạp dẫn đến chi phí tương đối cao hơn so với đầu báo không được làm mát.
