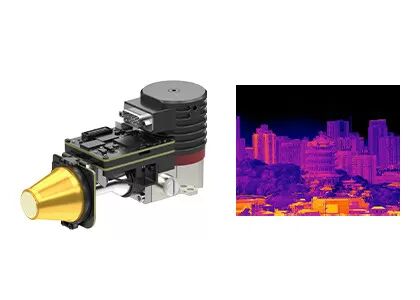

Mô-đun máy ảnh làm mát MCT MWIR có độ phân giải cao 1280x1024 1 ~ 100Hz

Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu GST
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình EYAS1212
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Negotiable
Điều khoản thanh toán L / C, T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Nghị quyết 1280x1024 Pixel Pitch 12μm
NETD ≤20mK Dải quang phổ 3,7 ~ 4,8μm MW
Kích thước 149x58,5x71mm Tỷ lệ khung hình 1 ~ 100Hz có thể điều chỉnh
Điểm nổi bật

Mô-đun máy ảnh được làm mát MCT MWIR

,

Mô-đun máy ảnh được làm mát 100Hz

,

Mô-đun máy ảnh 1280x1024 Mwir

Để lại lời nhắn
Mô tả sản phẩm

Mô-đun máy ảnh làm mát OEM có độ phân giải cao 1280x1024 / 12μm MCT MWIR

Mô-đun nhiệt độ nét cao EYAS1212



Độ phân giải cao 1280x1024 / 12μm Mô-đun hồng ngoại làm mát MCT MWIR với bảng gần



Mô tả Sản phẩm



EYAS1212 là mô-đun hồng ngoại làm mát kỹ thuật số-tương tự có độ phân giải cao dựa trên định dạng 1280x1024 IR FPA bước sóng 12μm.



Mô-đun AD này bao gồm một bo mạch gần cung cấp thời gian FPA và các nguồn cung cấp năng lượng nhạy cảm.Ngoài ra, giao diện Camera Link xuất ra dữ liệu thô 16bit giúp đơn giản hóa việc tích hợp máy dò vào hệ thống.



Do đó, mô-đun EYAS1212 AD giúp khách hàng OEM dễ dàng thực hiện kiểm tra nghiệm thu nhanh trên đầu báo hồng ngoại được làm mát bằng GST C1212M 1280x1024 @ 12μm, bắt đầu phát triển thứ cấp nhanh chóng và rút ngắn thời gian phát triển của mô-đun hồng ngoại được làm mát hoặc máy ảnh nhiệt hồng ngoại hoàn chỉnh hoặc hệ thống dựa trên làm mát máy dò hồng ngoại.



Global Sensor Technology là nhà cung cấp thiết bị dò hồng ngoại nhiệt và mô-đun camera hồng ngoại.Sau nhiều năm kinh nghiệm ứng dụng công nghiệp, chúng tôi có khả năng cung cấp các giải pháp chuyên nghiệp, hiệu quả và tiện lợi cho khách hàng trong mọi ngành với công nghệ cốt lõi là đầu báo hồng ngoại R&D độc lập.



Những đặc điểm chính



- Dễ dàng phát triển và tích hợp

- Đầu ra giao diện Cameralink Dữ liệu thô 16 bit, Điều khiển cổng nối tiếp

- Cấu trúc tích hợp, kích thước phù hợp với máy dò

- Nguồn cung cấp đơn 5V

- Có khả năng bắt mục tiêu di chuyển tốc độ cao



Thông số sản phẩm



Mô hình EYAS1212
Hiệu suất máy dò hồng ngoại
Nghị quyết 1280x1024
Pixel Pitch 12μm
Cryocooler RS058F
Dải quang phổ 3,7μm ~ 4,8μm MW
Thời gian làm mát (25 ° C) ≤6 phút
NETD tối ưu (20 ° C) ≤20mK
Chế độ làm việc
Tỷ lệ khung hình 1 ~ 100Hz có thể điều chỉnh
Chế độ làm việc Ảnh chụp nhanh;Chế độ tích hợp ITR / IWR;Chế độ cửa sổ;Chống nở
Đặc điểm kỹ thuật điện
Giao diện bên ngoài tiêu chuẩn QSH 60pin
Video kĩ thuật số Cameralink: Xuất dữ liệu thô 16bit
Đồng bộ hóa bên ngoài CC1: Đồng bộ bên ngoài INT / Frame;CC2: Đồng bộ hóa bên ngoài MC
Truyền thông Cổng nối tiếp Cameralink: TFG +/-, TC +/-;9600b / giây
Nguồn cấp Bảng điều khiển hình ảnh 1 kênh: 5V
1 kênh Cryocooler: 24V
Tiêu thụ điện năng ổn định 9W
Kích thước (mm) 149 × 58,5 × 71
Cân nặng ≤680g
Nhiệt độ làm việc -40 ° C ~ + 60 ° C
Độ lớn rung động Rung: Vận chuyển tốc độ cao gắn trên xe GJB
Sốc: Sóng nửa sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần



Ứng dụng công nghiệp



Mô-đun ảnh nhiệt EYAS1212 được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.



Mô-đun máy ảnh làm mát MCT MWIR có độ phân giải cao 1280x1024 1 ~ 100Hz 0



Giới thiệu về công nghệ cảm biến toàn cầu



Mô-đun máy ảnh làm mát MCT MWIR có độ phân giải cao 1280x1024 1 ~ 100Hz 1



Câu hỏi thường gặp



1. Sự khác biệt giữa đầu báo IR không được làm mát và làm mát là gì?

Hiện nay trên thị trường có hai loại cảm biến ảnh nhiệt hồng ngoại là loại có làm mát và loại không làm lạnh.

Máy dò IR không được làm mát hoạt động ở nhiệt độ môi trường xung quanh.Nó dựa trên công nghiệp bán dẫn và do đó thường có thể được chế tạo với khối lượng lớn với kích thước nhỏ và chi phí thấp.Máy dò IR không được làm mát được sử dụng rộng rãi trong các thiết bị di động / cầm tay / cầm tay.

Các đầu báo IR được làm mát được đóng gói trong một bộ phận giữ cho chúng ở nhiệt độ cực thấp sẽ được hỗ trợ bởi bộ làm mát cryo.Chúng lớn hơn, đắt hơn và kém tin cậy hơn nhiều so với cảm biến không được làm mát, chủ yếu là do hệ thống làm mát phức tạp mà chúng yêu cầu.Tuy nhiên, các hệ thống làm mát cực kỳ nhạy và thường hoạt động với quang học tiêu cự dài để đạt được sứ mệnh tầm xa.



2. Ưu điểm của đầu báo hồng ngoại làm mát là gì?

Đầu dò mặt phẳng tiêu điểm hồng ngoại được làm mát hoạt động ở nhiệt độ thấp được cung cấp bởi bộ làm mát đầu dò (ddc).Nó có độ nhạy cao và có thể phân biệt sự chênh lệch nhiệt độ tinh vi hơn so với đầu báo hồng ngoại không được làm mát.Nó có thể phát hiện, xác định và nhận dạng các đối tượng ở phạm vi rất xa, khoảng hơn mười km.Cấu trúc của đầu báo được làm mát rất phức tạp dẫn đến chi phí tương đối cao hơn so với đầu báo không được làm mát.



3. Ảnh nhiệt hồng ngoại là gì?
Trong tự nhiên, mọi vật có nhiệt độ cao hơn độ không tuyệt đối (- 273 ℃) đều có thể bức xạ tia hồng ngoại.Bằng cách sử dụng đầu dò camera hồng ngoại để đo sự chênh lệch nhiệt độ bức xạ hồng ngoại giữa mục tiêu và nền, bạn có thể nhận được các hình ảnh hồng ngoại khác nhau, còn được gọi là hình ảnh nhiệt.

4. Đầu báo hồng ngoại hoạt động như thế nào?
Bức xạ hồng ngoại do mục tiêu phát ra sẽ đi vào phạm vi cảm biến của đầu báo nhiệt, sau đó đầu dò hồng ngoại chuyển đổi tín hiệu bức xạ có cường độ khác nhau thành tín hiệu điện tương ứng, sau đó thông qua khuếch đại và xử lý video, tạo thành hình ảnh hồng ngoại có thể được quan sát bởi mắt thường.

5. Ưu điểm của đầu báo hồng ngoại làm mát là gì?
Đầu dò mặt phẳng tiêu điểm hồng ngoại được làm mát hoạt động ở nhiệt độ thấp được cung cấp bởi bộ làm mát đầu dò (ddc).Nó có độ nhạy cao và có thể phân biệt sự chênh lệch nhiệt độ tinh vi hơn so với đầu báo hồng ngoại không được làm mát.Nó có thể phát hiện, xác định và nhận dạng các đối tượng ở phạm vi rất xa, khoảng hơn mười km.Cấu trúc của đầu báo được làm mát rất phức tạp dẫn đến chi phí tương đối cao hơn so với đầu báo không được làm mát.
