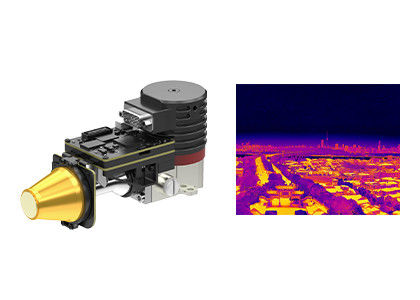

Mô-đun máy ảnh làm mát độ phân giải cao OEM MCT MWIR 1280x1024 12um

Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu GST
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình EYAS1212
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Negotiable
Điều khoản thanh toán L / C, T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Nghị quyết 1280x1024 Pixel Pitch 12μm
NETD ≤20mK Dải quang phổ 3,7 ~ 4,8μm MW
Kích thước 149x58,5x71mm Tỷ lệ khung hình 1 ~ 100Hz có thể điều chỉnh
Điểm nổi bật

Mô-đun máy ảnh làm mát 1280x1024

,

Mô-đun máy ảnh làm mát OEM MCT

,

Mô-đun máy ảnh 12um MWIR

Để lại lời nhắn
Mô tả sản phẩm
Mô-đun nhiệt độ nét cao EYAS1212



Độ phân giải cao 1280x1024 / 12μm Mô-đun hồng ngoại làm mát MCT MWIR với bảng gần



Mô tả Sản phẩm



EYAS1212 là mô-đun hồng ngoại làm mát kỹ thuật số-tương tự có độ phân giải cao dựa trên định dạng 1280x1024 IR FPA bước sóng 12μm.



Mô-đun AD này bao gồm một bo mạch gần cung cấp thời gian FPA và các nguồn cung cấp năng lượng nhạy cảm.Ngoài ra, giao diện Camera Link xuất ra dữ liệu thô 16bit giúp đơn giản hóa việc tích hợp máy dò vào hệ thống.



Do đó, mô-đun EYAS1212 AD giúp khách hàng OEM dễ dàng thực hiện kiểm tra nghiệm thu nhanh trên đầu báo hồng ngoại được làm mát bằng GST C1212M 1280x1024 @ 12μm, bắt đầu phát triển thứ cấp nhanh chóng và rút ngắn thời gian phát triển của mô-đun hồng ngoại được làm mát hoặc máy ảnh nhiệt hồng ngoại hoàn chỉnh hoặc hệ thống dựa trên làm mát máy dò hồng ngoại.



Những đặc điểm chính



- Dễ dàng phát triển và tích hợp

- Đầu ra giao diện Cameralink Dữ liệu thô 16 bit, Điều khiển cổng nối tiếp

- Cấu trúc tích hợp, kích thước phù hợp với máy dò

- Nguồn cung cấp đơn 5V

- Có khả năng bắt mục tiêu di chuyển tốc độ cao



Thông số sản phẩm



Mô hình EYAS1212
Hiệu suất máy dò hồng ngoại
Nghị quyết 1280x1024
Pixel Pitch 12μm
Cryocooler RS058F
Dải quang phổ 3,7μm ~ 4,8μm MW
Thời gian làm mát (25 ° C) ≤6 phút
NETD tối ưu (20 ° C) ≤20mK
Chế độ làm việc
Tỷ lệ khung hình 1 ~ 100Hz có thể điều chỉnh
Chế độ làm việc Ảnh chụp nhanh;Chế độ tích hợp ITR / IWR;Chế độ cửa sổ;Chống nở
Đặc điểm kỹ thuật điện
Giao diện bên ngoài tiêu chuẩn QSH 60pin
Video kĩ thuật số Cameralink: Xuất dữ liệu thô 16bit
Đồng bộ hóa bên ngoài CC1: Đồng bộ bên ngoài INT / Frame;CC2: Đồng bộ hóa bên ngoài MC
Truyền thông Cổng nối tiếp Cameralink: TFG +/-, TC +/-;9600b / giây
Nguồn cấp Bảng điều khiển hình ảnh 1 kênh: 5V
1 kênh Cryocooler: 24V
Tiêu thụ điện năng ổn định 9W
Kích thước (mm) 149 × 58,5 × 71
Cân nặng ≤680g
Nhiệt độ làm việc -40 ° C ~ + 60 ° C
Độ lớn rung động Rung: Vận chuyển tốc độ cao gắn trên xe GJB
Sốc: Sóng nửa sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần



Ứng dụng công nghiệp



Mô-đun ảnh nhiệt EYAS1212 được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.



Mô-đun máy ảnh làm mát độ phân giải cao OEM MCT MWIR 1280x1024 12um 0



Đầu dò hồng ngoại không được làm mát



Mô-đun máy ảnh làm mát độ phân giải cao OEM MCT MWIR 1280x1024 12um 1



Câu hỏi thường gặp



1. Máy dò MCT / HgCdTe là gì?

MCT, còn được gọi là HgCdTe, đề cập đến Thủy ngân-Cadmium-Tellurid, là một hợp chất hóa học của cadmium telluride (CdTe) và thủy ngân Telluride (HgTe) và là một vật liệu phổ biến trong bộ tách sóng quang.Máy dò MCT / HgCdTe là máy dò quang dẫn hoạt động ở môi trường đông lạnh và có thể phát hiện bức xạ hồng ngoại.Nó nhạy hơn các cảm biến nhiệt.



2. Máy dò T2SL là gì?

T2SL đề cập đến Siêu mạng loại-II, là vật liệu nhân tạo có dị liên kết tuần hoàn tăng trưởng xen kẽ ở kích thước nanomet.Nó có tính đồng nhất cao và đặc tính quang học ưu việt, chẳng hạn như khối lượng hiệu dụng điện tử lớn, hệ số hấp thụ lớn và hiệu suất lượng tử cao.So với đầu báo hồng ngoại MCT, đầu báo hồng ngoại T2SL có độ đồng đều vật liệu tốt, giá thành rẻ, hiệu suất tương tự đầu báo hồng ngoại MCT ở dải sóng trung và dài, nhưng có ưu điểm lớn ở dải sóng rất dài.



3. Sự khác biệt giữa ánh sáng yếu, IR hoạt động và hình ảnh nhiệt là gì?

Ánh sáng yếu cần ánh sáng tự nhiên và chuyển hình ảnh ánh sáng tự nhiên yếu thành hình ảnh điện tử tăng cường thông qua bộ tăng cường hình ảnh;

Active IR chủ động phát ra ánh sáng hồng ngoại và sử dụng chùm tia hồng ngoại do mục tiêu phản xạ.Nó có khả năng che giấu rất kém;

Hình ảnh nhiệt không cần bất kỳ ánh sáng nào và là một tầm nhìn ban đêm hồng ngoại thụ động phát hiện sự khác biệt bức xạ hồng ngoại giữa các mục tiêu và cảnh hoặc các bộ phận khác nhau của một vật thể.Không bị ảnh hưởng bởi sự thay đổi của điều kiện ánh sáng xung quanh, vào ban đêm hoặc ngay cả trong sương mù, mưa và các môi trường khắc nghiệt khác.



4. Bạn có thể chặn hình ảnh nhiệt?

Trong hầu hết các trường hợp, bạn không thể.Nhưng tia hồng ngoại không thể xuyên qua tường, và kính cũng có thể chặn tia hồng ngoại.Vì vậy, nếu không muốn bị phát hiện, bạn có thể che khuất sau kính hoặc tường để cản ảnh nhiệt.
