1280x1024 12μM Megapixels Máy dò FPA được làm mát Độ nhạy cao
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 1280x1024 / 12μm | NETD | ≤20mK (F2 / F4) |
---|---|---|---|
Dải quang phổ | 3,7 ~ 4,8μm MW | Kích thước | 149x58,5x71mm |
Nguồn cấp | 24V DC | trọng lượng | ≤600g |
Điểm nổi bật | Máy dò FPA làm mát 12uM Megapixels,Máy dò FPA làm mát 1280x1024,Máy dò FPA làm mát độ nhạy cao |

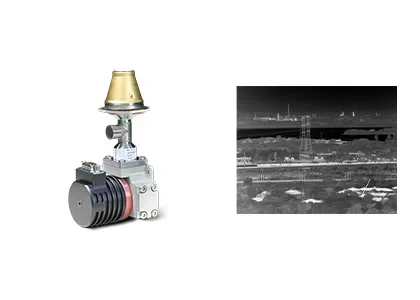

1280x1024 12μM Megapixels Máy dò FPA được làm mát Độ nhạy cao
1280x1024 / 12μm Megapixels Máy dò FPA được làm mát với Cụm làm mát Dewar Tích hợp
Đầu báo C1212M MWIR MCT FPA có độ phân giải cao, hiệu suất cao và độ tin cậy cao.Nó cung cấp số lượng pixel nhiều gấp bốn lần trong cùng một vùng hình ảnh hoạt động như các sản phẩm 640x512 thông thường.Kích thước pixel giảm 12µm của nó mang lại độ phân giải không gian tốt hơn và phù hợp với tiêu điểm thấu kính quang học ngắn hơn để đạt được cùng một phạm vi nhiệm vụ.C1212M là một lựa chọn lý tưởng cho các ứng dụng yêu cầu hiệu suất tầm xa vượt trội và nhận dạng chi tiết hình ảnh.
Màn diễn xuất quá xuất sắc
• Độ nét cao 1280 × 1024 cho FOV rộng hơn và khoảng cách xa hơn
• Kích thước pixel 12μm để có độ phân giải không gian tốt hơn
Hình ảnh sắc nét và rõ ràng
• Độ nhạy cao, NETD điển hình thấp tới 18mK
• Tính đồng nhất tốt, tỷ lệ điểm ảnh hiệu quả > 99,5%
Thiết kế cho các ứng dụng cụ thể
• Số F có thể được tùy chỉnh
• Đảm bảo cung cấp liên tục
Mô hình | C1212M MW |
Vật chất | MCT |
Nghị quyết | 1280x1024 |
Pixel Pitch | 12μm |
Dải quang phổ | 3,7μm ~ 4,8μm MW |
Chế độ làm việc | Ảnh chụp nhanh, Chế độ tích hợp ITR / IWR;Chế độ cửa sổ;Chống nở |
Công suất sạc | 6,75Me- / 4,8Me- (ITR) 5,25Me- / 3,3Me- (IWR) |
Dải động | Chế độ ITR≥80dB IWR Mode≥76dB |
Số lượng đầu ra | 4 hoặc 8;Lên đến 20Mpixel / s mỗi đầu ra |
NETD | ≤20mK (F2 / F4) |
Tỷ lệ pixel hiệu quả | ≥99,5% |
Phản hồi không đồng nhất | ≤8% |
Loại tủ lạnh | RS058F |
Mức tiêu thụ điện ổn định | ≤7W |
Tiêu thụ điện tối đa | ≤17W |
Nguồn cấp | 24V DC |
Thời gian làm mát | ≤6 phút |
Cân nặng | ≤600g |
Kích thước (mm) | 149x58,5x71 |
Nhiệt độ làm việc | -45 ° C ~ + 71 ° C |
Đầu báo hồng ngoại làm mát bằng đông lạnh C1212M MWIR được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.
1. đầu dò hồng ngoại / cảm biến hình ảnh nhiệt là gì?
Mắt người không thể nhìn thấy sóng hồng ngoại.Đầu báo hồng ngoại / cảm biến hình ảnh nhiệt là một thiết bị quang-điện để phản ứng với bức xạ hồng ngoại và năng lượng nhiệt, chuyển đổi nó thành tín hiệu điện và sau đó xuất ra hình ảnh nhiệt có thể nhìn thấy được.
2. WLP là gì?
WLP đề cập đến gói cấp wafer.Đây là quá trình hoàn thành đóng gói chân không cao trực tiếp trên toàn bộ tấm wafer MEMS, sau đó viết nguệch ngoạc và cắt để tạo thành một cảm biến hồng ngoại duy nhất.Cùng với gói kim loại, gói gốm, chúng là 3 dạng gói chính của máy dò hồng ngoại không được làm mát.
3. Ưu điểm của WLP là gì?
Đầu dò WLP IR được thiết kế đặc biệt để đáp ứng yêu cầu thu nhỏ và chi phí thấp trong việc ứng dụng công nghệ hồng ngoại vào thị trường điện tử tiêu dùng.Công nghệ cảm biến toàn cầu, với khả năng chế tạo khối lượng, hiện đang cung cấp nhiều giải pháp mô-đun hồng ngoại WLP để thúc đẩy nhiều ứng dụng mới hơn của các thị trường mới nổi.
