Hình ảnh nhiệt rõ ràng Máy dò Ir làm mát MWIR 640x512 / 15μM
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xDải quang phổ 8 ~ 14μm | 3,7 ~ 4,8μm MW | Công nghệ | Hình ảnh nhiệt hồng ngoại |
---|---|---|---|
Nhiệt độ hoạt động | -45 ℃ ~ + 71 ℃ | Nghị quyết | 640x512 / 12μm |
Đơn xin | Giám sát an ninh | NETD | ≤17mK (F2); ≤17mK (F2); ≤18mK (F4) ≤18mK (F4) |
Điểm nổi bật | Máy dò Ir làm mát bằng hình ảnh nhiệt rõ ràng,Máy dò Ir làm mát bằng MWIR 640x512,15uM Lắp ráp máy làm mát Dewar tích hợp |

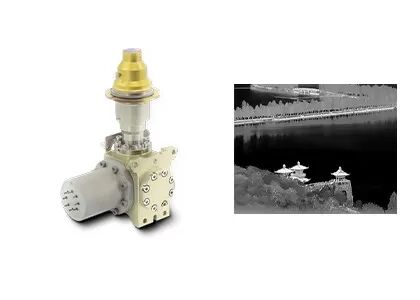

Hình ảnh nhiệt rõ nét Đầu dò hồng ngoại làm mát MWIR 640x512 / 15μm
C615M MWIR là một trong những đầu dò hồng ngoại làm mát HgCdTe / MCT được phát triển bởi Global Sensor Technology (GST).Nó có thông số kỹ thuật 640x512 @ 15μm phổ biến nhất cho hầu hết các ứng dụng có thể có như hệ thống giám sát tầm xa, máy ảnh nhiệt cầm tay, camera phát hiện rò rỉ khí đốt, v.v.
C615M RS058 có thể hoán đổi cho hầu hết các sản phẩm như Scorpio chính thống khi được cấu hình với bộ làm mát stirling tích hợp RS058.Thiết kế dewar, kích thước mát hơn và giao diện cơ / điện gần như giống nhau để các nhà tích hợp máy ảnh chỉ cần loại bỏ đối tác cũ bị lỗi của họ và kết nối dễ dàng C615M RS058 có thể hoán đổi cho nhau của chúng tôi để cấu hình bên trong thêm.
- Độ phân giải: 640x512
- Pixel Pitch: 15μm
- Độ nhạy cao
- Thiết kế nhỏ gọn
- Nhẹ
- Sự tiêu thụ ít điện năng
Mô hình | C615M MW |
Vật tư | MCT |
Nghị quyết | 640x512 |
Pixel Pitch | 15μm |
Dải quang phổ | 3,7μm ~ 4,8μm MW |
Chế độ làm việc | Ảnh chụp nhanh, Chế độ tích hợp ITR / IWR;Chế độ cửa sổ;Chống nở |
Công suất sạc | 9.1Me- / 6.5Me- (ITR) 7,8Me- / 5,2Me- (IWR) |
Dải động | ≥75dB |
Số lượng đầu ra | 4;Lên đến 10Mpixel / s mỗi đầu ra |
NETD | F2: ≤17mK F4: ≤18mK |
Tỷ lệ pixel hiệu quả | ≥99,5% |
Phản hồi không đồng nhất | ≤8% |
Loại tủ lạnh | RS058 / RS046 |
Mức tiêu thụ điện ổn định | ≤6W @ RS058 ≤5W @ RS046 |
Tiêu thụ điện tối đa | ≤12W @ RS058 ≤11W @ RS046 |
Nguồn cấp | RS058: 24V DC RS046: 32V DC |
Thời gian làm mát | ≤6 phút @ RS058 ≤5 phút 30 giây @ RS046 |
Trọng lượng | ≤600g @ RS058 ≤350g @ RS046 |
Kích thước (mm) | RS046: 122x46.3x82 RS058: 147x58.5x71 |
Nhiệt độ làm việc | -45 ° C ~ + 71 ° C |
Đầu báo hồng ngoại làm mát bằng đông lạnh C615M MWIR được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.
1. Ảnh nhiệt hồng ngoại là gì?
Hình ảnh nhiệt hồng ngoại là một loại phương pháp sử dụng bức xạ hồng ngoại và năng lượng nhiệt để thu thập thông tin về các đối tượng.Nó chuyển đổi bức xạ hồng ngoại không nhìn thấy thành ảnh nhiệt hồng ngoại có thể nhìn thấy với sự phân bố nhiệt độ của bề mặt mục tiêu.Các vật thể khác nhau và thậm chí các bộ phận khác nhau của cùng một vật thể có khả năng bức xạ và cường độ phản xạ tia hồng ngoại khác nhau.
2. Hình ảnh hồng ngoại có thể được sử dụng để làm gì?
-Tầm nhìn ban đêm
-Tìm kiếm & cứu hộ
-Kiểm tra không phá hủy
-Phòng ngừa dịch bệnh
-Thermography
-Bảo mật & giám sát
-Chữa cháy
…
3. Mô-đun ảnh nhiệt là gì?
Mô-đun hình ảnh nhiệt thường bao gồm một đầu dò hồng ngoại, thấu kính hồng ngoại và thiết bị điện tử phần cứng có nhúng phần mềm và thuật toán.Nó là đơn vị tối thiểu của một thiết bị ảnh nhiệt.
