Mô-đun hình ảnh nhiệt được làm mát GAVIN330 MWIR Độ tin cậy cao 320x256 30μm
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 320x256 / 30μm | Vật liệu | MCT |
---|---|---|---|
NETD | ≤10mK | Dải quang phổ | 3,7 ~ 4,8μm (MW) |
Kích thước | 150 × 67 × 80mm | Cân nặng | ≤900g |
Điểm nổi bật | Máy chụp ảnh nhiệt làm mát MWIR,Máy chụp ảnh nhiệt làm mát GAVIN330,Mô-đun máy ảnh nhiệt 320x256 |

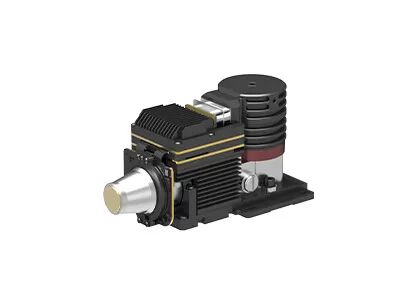

GAVIN330 Mô-đun hình ảnh nhiệt HgCdTe được làm mát có độ tin cậy cao 320x256 / 30μm MWIR
Dòng GAVIN là mô-đun hồng ngoại làm mát tiêu chuẩn được phát triển bởi Global Sensor Technology (GST).Nó có sẵn với các định dạng độ phân giải khác nhau, dải sóng khác nhau và các tùy chọn ống kính quang học liên tục khác nhau.
Mô-đun hình ảnh nhiệt GAVIN330 là một trong những dòng GAVIN với đầu dò được làm mát bằng MWIR 320x256 / 30μm và bộ làm lạnh RS058 bên trong.Nó hoạt động trong dải phổ 3,7 ~ 4,8μm.Với giao diện cameralink tiêu chuẩn công nghiệp, máy ảnh hồng ngoại hoặc nhà tích hợp hệ thống có thể thiết kế hoặc tích hợp máy ảnh hoàn chỉnh của riêng họ một cách dễ dàng dựa trên mô-đun hồng ngoại làm mát GAVIN330.
Global Sensor Technology cam kết mở ra một tầm nhìn mới cho ngành công nghiệp hình ảnh nhiệt hồng ngoại.Chúng tôi chuyên thiết kế, sản xuất, kinh doanh và tiếp thị máy dò ảnh nhiệt và mô-đun hồng ngoại để cung cấp cho khách hàng nhiều giải pháp ảnh nhiệt hồng ngoại giúp rút ngắn thời gian phát triển thứ cấp và giảm đáng kể chi phí cho khách hàng.
- Hình ảnh nhiệt chất lượng cao
- Độ nhạy cao, NETD≤10mK
- Phát hiện phạm vi dài
- Tích hợp dễ dàng vào hệ thống
- Giao diện DVP / Cameralink, Đầu ra hình ảnh RAW / YUV
- Có sẵn nhiều loại ống kính zoom quang học liên tục khác nhau
Người mẫu | GAVIN330 |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 320x256 |
Pixel Pitch | 30μm |
Cryocooler | RS058 |
Dải quang phổ | 3,7μm ~ 4,8μm MW |
Thời gian làm mát (20 ° C) | ≤7 phút |
NETD (20 ° C) | ≤10mK |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 50Hz / 100Hz / 200Hz |
Chế độ làm mờ | Tuyến tính / Biểu đồ / Hỗn hợp |
Zoom kỹ thuật số | × 1 / × 2 / × 4 |
Hướng hình ảnh | Theo chiều ngang / dọc / Lật theo đường chéo |
Thuật toán hình ảnh | NUC / AGC / IDE |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | J30JZ 25 chân |
Video tương tự | PAL |
Video kĩ thuật số | 16bit RAW / YUV: Đầu ra DVP / Cameralink 16bit |
Đồng bộ hóa bên ngoài | Đồng bộ hóa ngoài khung: Mức RS422 |
Liên lạc | RS422, 115200b / giây |
Nguồn cấp | 20 ~ 28VDC |
Tiêu thụ điện năng ổn định | 12W |
Kích thước (mm) | 150 × 67 × 80 |
Cân nặng | ≤900g |
Nhiệt độ hoạt động | -40 ° C ~ + 60 ° C |
Độ lớn rung | Rung: Vận chuyển tốc độ cao gắn trên xe GJB Sốc: Sóng nửa sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần |
Ống kính quang học | |
Ống kính tùy chọn | Thu phóng liên tục 30 ~ 240mm / F4 15 ~ 300mm / F4 21 ~ 420mm / F4 35 ~ 690mm / F4 |
Mô-đun máy ảnh nhiệt làm mát GAVIN330 được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.
1. Làm thế nào để chọn độ phân giải đầu báo hồng ngoại thích hợp?
Nó phụ thuộc vào nhu cầu thực tế và ứng dụng sản phẩm của bạn mà giá cả cũng là một yếu tố cần được quan tâm.Nếu chất lượng hình ảnh không cao, bạn có thể chọn đầu báo hồng ngoại có độ phân giải thấp, chẳng hạn như 120x90, 256x192, 400x300.Nếu bạn cần một hình ảnh rất rõ ràng cho một số mục đích đặc biệt, chẳng hạn như giám sát từ xa, bạn có thể chọn đầu dò hồng ngoại có độ phân giải cao 1280x1024.
2. Làm thế nào để chọn đúng màu giả cho hình ảnh nhiệt?
- Màu trắng xám phù hợp hơn với mục tiêu có nhiệt độ chênh lệch nhỏ
- Màu đỏ và xanh dương phù hợp hơn với cảnh cần tìm ra điểm có vấn đề.
- Màu đỏ sắt là bảng màu tiêu chuẩn của ngành điện lực.
Lưu ý: bất kể bạn chọn bảng màu nào, nhiệt độ nhiệt sẽ không thay đổi chút nào.
3. Làm thế nào để chọn một ống kính máy ảnh nhiệt hồng ngoại phù hợp?
- Ống kính tiêu chuẩn có thể đáp ứng các mục tiêu bình thường với khoảng cách thích hợp
- Đối với ống kính tele, nó phù hợp với các mục tiêu tương đối nhỏ và cần được quan sát từ khoảng cách xa
- Để nhìn rõ hơn chi tiết vật thể ở khoảng cách gần, ống kính góc rộng sẽ tốt hơn.
- Ống kính macro dùng để nhìn mục tiêu rất nhỏ ở khoảng cách gần, chẳng hạn như mạch chip.
