Tích hợp nhanh Camera hồng ngoại làm mát Core EYAS1212 Mega Pixel 1280x1024 / 12μm
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 1280x1024 | Pixel Pitch | 12μm |
---|---|---|---|
NETD | ≤20mK | Dải quang phổ | 3,7 ~ 4,8μm MW |
Kích thước | 149x58,5x71mm | Tỷ lệ khung hình | 1 ~ 100Hz có thể điều chỉnh |
Điểm nổi bật | Máy ảnh Ir được làm mát 1280x1024,Lõi máy ảnh Ir được làm mát,Máy ảnh Ir được làm mát bằng EYAS1212 |

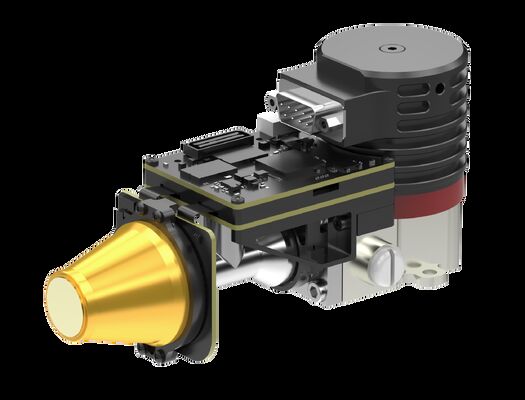

Mô-đun hồng ngoại làm mát EYAS1212 Mega Pixel 1280x1024 / 12μm MCT MWIR để tích hợp nhanh
EYAS1212 là mô-đun hồng ngoại làm mát kỹ thuật số-tương tự có độ phân giải cao dựa trên định dạng 1280x1024 IR FPA bước sóng 12μm.
Mô-đun AD này bao gồm một bo mạch gần cung cấp thời gian FPA và các nguồn điện nhạy cảm.Ngoài ra, giao diện Camera Link xuất ra dữ liệu thô 16bit giúp đơn giản hóa việc tích hợp máy dò vào hệ thống.
Do đó, mô-đun EYAS1212 AD giúp khách hàng OEM dễ dàng thực hiện kiểm tra nghiệm thu nhanh trên đầu báo hồng ngoại làm mát GST C1212M 1280x1024 / 12μm, bắt đầu phát triển thứ cấp nhanh chóng và rút ngắn thời gian phát triển của mô-đun hồng ngoại được làm mát hoặc máy ảnh nhiệt hồng ngoại hoàn chỉnh hoặc hệ thống dựa trên làm mát máy dò hồng ngoại.
Global Sensor Technology là nhà cung cấp cảm biến đầu dò hồng ngoại và lõi camera nhiệt OEM.Chúng tôi có hơn 10 năm kinh nghiệm trong ngành công nghiệp hình ảnh nhiệt hồng ngoại.Chúng tôi có đội ngũ dịch vụ sau bán hàng chuyên nghiệp để cung cấp cho khách hàng câu trả lời chuyên nghiệp.Đối với bất kỳ câu hỏi hoặc vấn đề, xin vui lòng liên hệ với chúng tôi bất cứ lúc nào, chúng tôi sẽ có mặt trong lần đầu tiên để giải đáp cho bạn.
- Dễ dàng phát triển và tích hợp
- Đầu ra giao diện Cameralink Dữ liệu thô 16bit, Điều khiển cổng nối tiếp
- Cấu trúc tích hợp, kích thước phù hợp với máy dò
- Nguồn cung cấp đơn 5V
- Có khả năng bắt mục tiêu di chuyển tốc độ cao
Người mẫu | EYAS1212 |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 1280x1024 |
Pixel Pitch | 12μm |
Cryocooler | RS058F |
Dải quang phổ | 3,7μm ~ 4,8μm MW |
Thời gian làm mát (25 ° C) | ≤6 phút |
NETD tối ưu (20 ° C) | ≤20mK |
Chế độ làm việc | |
Tỷ lệ khung hình | 1 ~ 100Hz có thể điều chỉnh |
Chế độ làm việc | Ảnh chụp nhanh;Chế độ tích hợp ITR / IWR;Chế độ cửa sổ;Chống nở |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | QSH 60pin |
Video kĩ thuật số | Cameralink: Xuất dữ liệu thô 16bit |
Đồng bộ hóa bên ngoài | CC1: Đồng bộ hóa bên ngoài INT / Frame;CC2: Đồng bộ hóa bên ngoài MC |
Liên lạc | Cổng nối tiếp Cameralink: TFG +/-, TC +/-;9600b / giây |
Nguồn cấp | Bảng điều khiển hình ảnh 1 kênh: 5V 1 kênh Cryocooler: 24V |
Tiêu thụ điện năng ổn định | 9W |
Kích thước (mm) | 149 × 58,5 × 71 |
Cân nặng | ≤680g |
Nhiệt độ làm việc | -40 ° C ~ + 60 ° C |
Độ lớn rung | Rung: Vận chuyển tốc độ cao gắn trên xe GJB Sốc: Sóng nửa sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần |
Mô-đun ảnh nhiệt EYAS1212 được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.
1. Đặc điểm của máy dò mặt phẳng tiêu cự hồng ngoại làm mát & không làm mát là gì?
Máy dò mặt phẳng tiêu hồng ngoại có thể được chia thành máy dò mặt phẳng tiêu hồng ngoại làm mát và máy dò mặt phẳng tiêu hồng ngoại không làm mát.Đầu dò hồng ngoại làm mát hoạt động ở môi trường chân không nhiệt độ thấp với độ nhạy cao và có thể phân biệt sự khác biệt nhiệt độ tinh vi hơn, trong khi đầu dò mặt phẳng tiêu điểm hồng ngoại không được làm mát không cần môi trường đông lạnh và có thể hoạt động ở nhiệt độ phòng.
2. Hình ảnh hồng ngoại có thể được sử dụng để làm gì?
-Tầm nhìn ban đêm
-Tìm kiếm & cứu hộ
-Kiểm tra không phá hủy
-Phòng ngừa dịch bệnh
-Thermography
-Bảo mật & giám sát
-Chữa cháy
…
3. Máy dò MCT / HgCdTe là gì?
MCT, còn được gọi là HgCdTe, đề cập đến Thủy ngân-Cadmium-Tellurid, là một hợp chất hóa học của cadmium telluride (CdTe) và thủy ngân Telluride (HgTe) và là một vật liệu phổ biến trong bộ tách sóng quang.Máy dò MCT / HgCdTe là máy dò quang dẫn hoạt động ở môi trường đông lạnh và có thể phát hiện bức xạ hồng ngoại.Nó nhạy hơn các cảm biến nhiệt.
