Độ phân giải cao 1280x1024 Mô-đun máy ảnh hồng ngoại làm mát 12μm MCT MWIR
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 1280x1024 | Pixel Pitch | 12μm |
---|---|---|---|
NETD | ≤20mK | Dải quang phổ | 3,7 ~ 4,8μm MW |
Kích thước | 149x58,5x71mm | Tỷ lệ khung hình | 1 ~ 100Hz có thể điều chỉnh |
Điểm nổi bật | Mô-đun máy ảnh nhỏ MWIR,Mô-đun máy ảnh nhỏ MCT,Mô-đun máy ảnh nhỏ 1280x1024 |

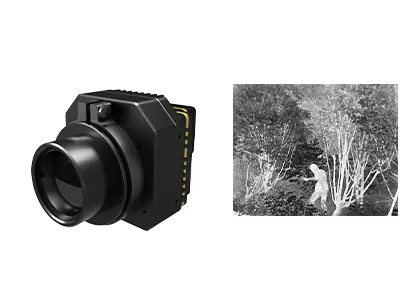

Mô-đun hồng ngoại làm mát MCT MWIR có độ phân giải cao 1280x1024 / 12μm với bảng gần
EYAS1212 là mô-đun hồng ngoại làm mát kỹ thuật số-tương tự có độ phân giải cao dựa trên định dạng 1280x1024 IR FPA bước sóng 12μm.
Mô-đun AD này bao gồm một bo mạch gần cung cấp thời gian FPA và các nguồn điện nhạy cảm.Ngoài ra, giao diện Camera Link xuất ra dữ liệu thô 16bit giúp đơn giản hóa việc tích hợp máy dò vào hệ thống.
Do đó, mô-đun EYAS1212 AD giúp khách hàng OEM dễ dàng thực hiện kiểm tra nghiệm thu nhanh trên đầu báo hồng ngoại làm mát GST C1212M 1280x1024 / 12μm, bắt đầu phát triển thứ cấp nhanh chóng và rút ngắn thời gian phát triển của mô-đun hồng ngoại được làm mát hoặc máy ảnh nhiệt hồng ngoại hoàn chỉnh hoặc hệ thống dựa trên làm mát máy dò hồng ngoại.
- Dễ dàng phát triển và tích hợp
- Đầu ra giao diện Cameralink Dữ liệu thô 16bit, Điều khiển cổng nối tiếp
- Cấu trúc tích hợp, kích thước phù hợp với máy dò
- Nguồn cung cấp đơn 5V
- Có khả năng bắt mục tiêu di chuyển tốc độ cao
Người mẫu | EYAS1212 |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 1280x1024 |
Pixel Pitch | 12μm |
Cryocooler | RS058F |
Dải quang phổ | 3,7μm ~ 4,8μm MW |
Thời gian làm mát (25 ° C) | ≤6 phút |
NETD tối ưu (20 ° C) | ≤20mK |
Chế độ làm việc | |
Tỷ lệ khung hình | 1 ~ 100Hz có thể điều chỉnh |
Chế độ làm việc | Ảnh chụp nhanh;Chế độ tích hợp ITR / IWR;Chế độ cửa sổ;Chống nở |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | QSH 60pin |
Video kĩ thuật số | Cameralink: Xuất dữ liệu thô 16bit |
Đồng bộ hóa bên ngoài | CC1: Đồng bộ hóa bên ngoài INT / Frame;CC2: Đồng bộ hóa bên ngoài MC |
Liên lạc | Cổng nối tiếp Cameralink: TFG +/-, TC +/-;9600b / giây |
Nguồn cấp | Bảng điều khiển hình ảnh 1 kênh: 5V 1 kênh Cryocooler: 24V |
Tiêu thụ điện năng ổn định | 9W |
Kích thước (mm) | 149 × 58,5 × 71 |
Cân nặng | ≤680g |
Nhiệt độ làm việc | -40 ° C ~ + 60 ° C |
Độ lớn rung | Rung: Vận chuyển tốc độ cao gắn trên xe GJB Sốc: Sóng nửa sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần |
Mô-đun hình ảnh nhiệt EYAS1212 được sử dụng rộng rãi trong việc tích hợp camera an ninh nhiệt.
1. Ảnh nhiệt hồng ngoại là gì?
Trong tự nhiên, mọi vật có nhiệt độ cao hơn độ không tuyệt đối (- 273 ℃) đều có thể bức xạ tia hồng ngoại.Bằng cách sử dụng đầu dò camera hồng ngoại để đo sự chênh lệch nhiệt độ bức xạ hồng ngoại giữa mục tiêu và nền, bạn có thể nhận được các hình ảnh hồng ngoại khác nhau, còn được gọi là hình ảnh nhiệt.
2. Đầu báo hồng ngoại hoạt động như thế nào?
Bức xạ hồng ngoại do mục tiêu phát ra đi vào phạm vi cảm biến của đầu báo nhiệt, sau đó đầu dò hồng ngoại chuyển đổi tín hiệu bức xạ có cường độ khác nhau thành tín hiệu điện tương ứng, sau đó thông qua khuếch đại và xử lý video, tạo thành hình ảnh hồng ngoại có thể được quan sát bởi mắt thường.
3. Ưu điểm của đầu báo hồng ngoại làm mát là gì?
Đầu dò mặt phẳng tiêu điểm hồng ngoại được làm mát hoạt động ở nhiệt độ thấp được cung cấp bởi bộ làm mát chống nhiễu của máy dò (ddc).Nó có độ nhạy cao và có thể phân biệt sự chênh lệch nhiệt độ tinh vi hơn so với đầu báo hồng ngoại không được làm mát.Nó có thể phát hiện, xác định và nhận dạng các đối tượng ở phạm vi rất xa, khoảng hơn mười km.Cấu trúc của đầu báo được làm mát rất phức tạp dẫn đến chi phí tương đối cao hơn so với đầu báo không được làm mát.
