Tích hợp đầu dò hồng ngoại làm mát 640x512 15μm
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 640x512 / 15μm | NETD | ≤17mK |
---|---|---|---|
Dải quang phổ | 3,7 ~ 4,8μm | Kích thước | 147x58,5x71mm |
Điểm nổi bật | Đầu dò hồng ngoại làm mát 15μm,Đầu dò hồng ngoại làm mát 17mK |

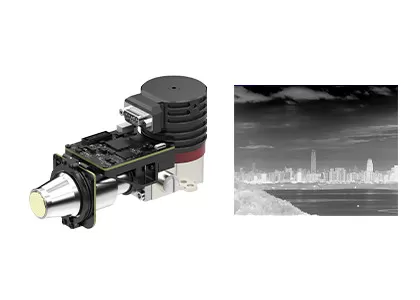

Bộ tăng tốc cho tích hợp đầu dò hồng ngoại làm mát 640x512 / 15μm RS058 MCT MWIR
Mô-đun AD làm mát dòng EYAS có chức năng tiền khuếch đại để chuyển đổi tín hiệu tương tự từ các đầu dò IR được làm mát thành đầu ra luồng video kỹ thuật số.Nó có sẵn với các định dạng độ phân giải khác nhau và các dải sóng khác nhau.EYAS615A là một thành viên của gia đình EYAS với đầu dò làm mát 640x512 @ 15μm MWIR và tích hợp bộ làm lạnh RS058.
Mô-đun AD EYAS615A có tốc độ khung hình lên đến 120Hz, ảnh chụp nhanh, ITR / IWR, cửa sổ, chế độ làm việc chống nở.Bo mạch tiệm cận đi kèm với EYAS615A làm cho nó trở thành công cụ thúc đẩy khách hàng OEM thực hiện kiểm tra chấp nhận nhanh đối với đầu dò hồng ngoại GST, bắt đầu phát triển thứ cấp nhanh chóng và rút ngắn thời gian phát triển mô-đun và sản phẩm hoàn chỉnh dựa trên đầu dò hồng ngoại được làm mát.
- Dễ dàng phát triển và tích hợp
- Đầu ra giao diện Cameralink Dữ liệu thô 16bit, Điều khiển cổng nối tiếp
- Cấu trúc tích hợp, kích thước phù hợp với máy dò
- Nguồn cung cấp đơn 5V
- Có khả năng bắt mục tiêu di chuyển tốc độ cao
Người mẫu | EYAS615A |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 640x512 |
Pixel Pitch | 15μm |
Cryocooler | RS058 |
Dải quang phổ | 3,7μm ~ 4,8μm MW |
Thời gian làm mát (25 ° C) | ≤6 phút |
NETD tối ưu (20 ° C) | ≤17mK |
Chế độ làm việc | |
Tỷ lệ khung hình | 1 ~ 120Hz có thể điều chỉnh |
Chế độ làm việc | Ảnh chụp nhanh;Chế độ tích hợp ITR / IWR;Chế độ cửa sổ;Chống nở |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | QSH 60 pin |
Video kĩ thuật số | Cameralink: Xuất dữ liệu thô 16bit |
Đồng bộ hóa bên ngoài | CC1: Đồng bộ hóa bên ngoài INT / Frame;CC2: Đồng bộ hóa bên ngoài MC |
Liên lạc | Cổng nối tiếp Cameralink: TFG +/-, TC +/-;9600b / giây |
Nguồn cấp | Bảng điều khiển hình ảnh 1 kênh: 5V 1 kênh Cryocooler: 24V |
Tiêu thụ điện năng ổn định | 7W |
Kích thước (mm) | 147 × 58,5 × 71 |
Cân nặng | ≤680g |
Nhiệt độ làm việc | -40 ° C ~ + 60 ° C |
Độ lớn rung | Rung: Vận chuyển tốc độ cao gắn trên xe GJB Sốc: Sóng nửa sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần |
Mô-đun ảnh nhiệt EYAS615A được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.
1. Ảnh nhiệt hồng ngoại là gì?
Hình ảnh nhiệt hồng ngoại là một loại phương pháp sử dụng bức xạ hồng ngoại và năng lượng nhiệt để thu thập thông tin về các đối tượng.Nó chuyển đổi bức xạ hồng ngoại không nhìn thấy thành hình ảnh nhiệt hồng ngoại nhìn thấy được với sự phân bố nhiệt độ của bề mặt mục tiêu.Các vật thể khác nhau và thậm chí các bộ phận khác nhau của cùng một vật thể có khả năng bức xạ và cường độ phản xạ tia hồng ngoại khác nhau.
2. Hình ảnh hồng ngoại có thể được sử dụng để làm gì?
-Tầm nhìn ban đêm
-Tìm kiếm & cứu hộ
-Kiểm tra không phá hủy
-Phòng ngừa dịch bệnh
-Thermography
-Bảo mật & giám sát
-Chữa cháy
…
3. Mô-đun ảnh nhiệt là gì?
Mô-đun ảnh nhiệt thường bao gồm một đầu dò hồng ngoại, thấu kính hồng ngoại và phần cứng điện tử có nhúng phần mềm và thuật toán.Nó là đơn vị tối thiểu của một thiết bị ảnh nhiệt.
