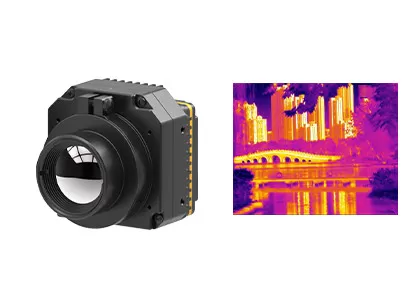

Mô-đun máy ảnh nhiệt LWIR 400x300 / 17μm với hình ảnh nhiệt rõ nét
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNETD | < 30 triệu | Cân nặng | ≤77g |
---|---|---|---|
Kiểu | Mô-đun máy ảnh không được làm mát | Tỷ lệ khung hình | 9Hz / 25Hz / 30Hz / 50Hz / 60Hz |
Nghị quyết | 400x300 / 17μm | Mức tiêu thụ điện năng điển hình | < 1,1W |
Điểm nổi bật | Mô-đun máy ảnh nhiệt 400x300,77g Mô-đun máy ảnh nhiệt |
Hiệu suất ổn định Mô-đun máy ảnh hồng ngoại LWIR 400x300 / 17μm không được làm mát với hình ảnh nhiệt rõ nét
PLUG417 là một trong những mô-đun cảm biến hình ảnh nhiệt không được làm mát của dòng PLUG được phát triển bởi Global Sensor Technology (GST).
Bao gồm cảm biến hình ảnh nhiệt 400x300 / 17µm, đầy đủ các linh kiện quang học, mạch xử lý tín hiệu và thuật toán xử lý hình ảnh độc đáo, mô-đun cảm biến hồng ngoại PLUG417 cung cấp hình ảnh rõ ràng và hiệu suất vượt trội.
Mô-đun camera cảm biến nhiệt dòng PLUG được phát triển đặc biệt cho các yêu cầu quan sát được cá nhân hóa khác nhau, cung cấp các giao diện công nghiệp tiêu chuẩn khác nhau và các tùy chọn ống kính hồng ngoại để đáp ứng các yêu cầu tích hợp cụ thể.Một số giải pháp chụp ảnh nhiệt chuyên nghiệp đã được áp dụng cho nhiều ứng dụng.
- NETD <30mk, Độ nhạy cao
- Hiệu suất ổn định
- Tích hợp & Plug-in dễ dàng
- Chất lượng hình ảnh và chi tiết rõ ràng
- Khả năng thích ứng với môi trường mạnh mẽ
Người mẫu | PLUG417 |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 400x300 |
Pixel Pitch | 17μm |
Dải quang phổ | 8 ~ 14μm |
NETD | <30 triệu k |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 9Hz / 25Hz / 30Hz / 50Hz / 60Hz |
Thời gian khởi động | <10 giây |
Video tương tự | PAL / NTSC |
Video kĩ thuật số | RAW / YUV / BT656 / LVDS |
Thành phần mở rộng | USB / Camerlink |
Chế độ làm mờ | Tuyến tính / Biểu đồ / Hỗn hợp |
Zoom kỹ thuật số | Thu phóng liên tục 1 ~ 8X, Kích thước bước 1/8 |
Hiển thị hình ảnh | Màu đen nóng / trắng nóng / màu giả |
Hướng hình ảnh | Theo chiều ngang / dọc / Lật theo đường chéo |
Thuật toán hình ảnh | NUC / AGC / IDE |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | Giao diện 50pin_HRS |
Chế độ giao tiếp | RS232-TTL, 115200b / giây |
Cung cấp hiệu điện thế | 4,5 ~ 6V |
Mức tiêu thụ điện năng điển hình | <1,1W |
Tính chất vật lý | |
Kích thước (mm) | 44,5mmx44,5mmx36,6mm |
Cân nặng | ≤77g |
Thích ứng với môi trường | |
Nhiệt độ hoạt động | -40 ° C ~ + 70 ° C |
Nhiệt độ bảo quản | -45 ° C ~ + 85 ° C |
Độ ẩm | 5% ~ 95%, không ngưng tụ |
Rung động | Rung ngẫu nhiên 5,35grms, 3 trục |
Sốc | Sóng nửa sin, 40g / 11ms, 3 trục 6 hướng |
Quang học | |
Ống kính tùy chọn | Tiêu cự cố định Athermal: 7,5mm / 13mm / 19mm / 25mm / 35mm / 50mm / 60mm / 100mm Ống kính có động cơ: 75mm / 100mm / 150mm Zoom quang học liên tục: 30-150mm |
Mô-đun camera nhiệt PLUG417 được sử dụng rộng rãi trong An ninh và Giám sát, Ngoài trời, Cứu hộ theo luật, Chữa cháy và Cứu hộ, ADAS, UAV Payloads, v.v.
1. Sự khác biệt giữa đầu báo IR không được làm mát và làm mát là gì?
Hiện nay trên thị trường có hai loại cảm biến ảnh nhiệt hồng ngoại là loại có làm mát và loại không được làm mát.
Máy dò IR không được làm mát hoạt động ở nhiệt độ môi trường xung quanh.Nó dựa trên công nghiệp bán dẫn và do đó thường có thể được chế tạo với khối lượng lớn với kích thước nhỏ và chi phí thấp.Máy dò IR không được làm mát được sử dụng rộng rãi trong các thiết bị di động / cầm tay / cầm tay.
Đầu báo IR được làm mát được đóng gói trong một bộ phận giữ cho chúng ở nhiệt độ cực thấp sẽ được hỗ trợ bởi bộ làm mát cryo.Chúng lớn hơn, đắt hơn và kém tin cậy hơn nhiều so với cảm biến không được làm mát, chủ yếu là do hệ thống làm mát phức tạp mà chúng yêu cầu.Tuy nhiên, các hệ thống làm mát cực kỳ nhạy cảm và thường hoạt động với quang học tiêu cự dài để đạt được sứ mệnh tầm xa.
