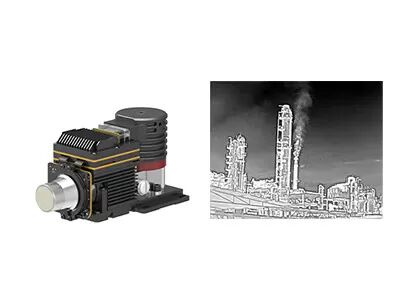

Mô-đun máy ảnh hồng ngoại làm mát 320x256 30μm cho hình ảnh khí quang học
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xPhong cách | Mô-đun hồng ngoại làm mát | Nghị quyết | 320x256 / 30μm |
---|---|---|---|
NETD | ≤15mK | Dải quang phổ | 3,2 ± 0,1 ~ 3,5 ± 0,1μm |
Kích cỡ | 155x67x80mm | Ống kính tùy chọn | Thu phóng cố định |
Điểm nổi bật | Mô-đun máy ảnh Ir được làm mát 320x256,Mô-đun máy ảnh Ir được làm mát Trọng lượng nhẹ |
Mô-đun máy ảnh hồng ngoại làm mát 320x256 / 30μm với ống kính 55mm để phát hiện rò rỉ khí VOCs
Các hợp chất hữu cơ dễ bay hơi, hoặc VOC, là khí được thải vào không khí từ các sản phẩm hoặc quá trình.Một số tự có hại, bao gồm cả một số gây ung thư.Ngoài ra, chúng có thể phản ứng với các khí khác và tạo thành các chất ô nhiễm không khí khác sau khi chúng ở trong không khí.
GAS330 là một mô-đun hình ảnh nhiệt hồng ngoại làm mát được thiết kế đặc biệt để phát hiện rò rỉ khí.Nó tích hợp đầu dò hồng ngoại MWIR làm mát MCT 320x256 / 30µm và sử dụng công nghệ lọc bước sóng quang phổ để hình dung các VOC không nhìn thấy được bằng mắt thường.
Các nhà sản xuất camera có thể thiết kế camera phát hiện rò rỉ khí gas của riêng họ dựa trên mô-đun này một cách dễ dàng và hiệu quả.
- Độ phân giải: 320x256
- Pixel Pitch: 30µm
- NETD≤15mK, Độ nhạy cao
- Đáp ứng quang phổ: 3.2µm ± 0.1µm ~ 3.5µm ± 0.1µm
- Bước sóng có thể tùy chỉnh dựa trên các yêu cầu khác nhau
- Tích hợp với giao diện DVP / CameraLink một cách dễ dàng
Người mẫu | GAS330 |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 320x256 |
Pixel Pitch | 30μm |
Cryocooler | RS058 |
Dải quang phổ | 3,2μm ± 0,1μm ~ 3,5μm ± 0,1μm MW |
Thời gian làm mát (20 ° C) | ≤8 phút |
NETD (20 ° C) | ≤15mK |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 30Hz |
Chế độ làm mờ | Tuyến tính / Biểu đồ / Hỗn hợp |
Zoom kỹ thuật số | × 1 / × 2 / × 4 |
Hướng hình ảnh | Theo chiều ngang / dọc / Lật theo đường chéo |
Thuật toán hình ảnh | NUC / AGC / IDE |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | J30JZ 25 chân |
Video tương tự | PAL |
Video kĩ thuật số | 16bit RAW / YUV: Đầu ra DVP / Cameralink 16bit |
Đồng bộ hóa bên ngoài | Đồng bộ hóa ngoài khung: Mức RS422 |
Liên lạc | RS422, 115200b / giây |
Nguồn cấp | 20 ~ 28VDC |
Tiêu thụ điện năng ổn định | 12W |
Kích thước (mm) | 155 × 67 × 80 |
Trọng lượng | ≤900g |
Nhiệt độ hoạt động | -40 ° C ~ + 60 ° C |
Độ lớn rung động | Rung: Vận chuyển tốc độ cao gắn trên xe GJB Sốc: Sóng nửa sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần |
Ống kính quang học | |
Ống kính tùy chọn | Zoom cố định: 23mm / F1.5;55mm / F1.5 |
Camera nhiệt phát hiện rò rỉ khí GAS330 được sử dụng để trực quan hóa các VOC không nhìn thấy (hợp chất hữu cơ dễ bay hơi) và phát hiện rò rỉ khí như: Metan, Ethane, Propane, Butan, Pentane, Hexane, Heptane, Octane, Ethylene, Propylene, Isoprene, Methanol , Ethanol, Butanone, Benzen, Toluene, Xylene, Ethylbenzene, v.v.
1. Sự khác biệt giữa đầu báo IR không được làm mát và làm mát là gì?
Hiện nay trên thị trường có hai loại cảm biến ảnh nhiệt hồng ngoại là loại có làm mát và loại không làm lạnh.
Máy dò IR không được làm mát hoạt động ở nhiệt độ môi trường xung quanh.Nó dựa trên công nghiệp bán dẫn và do đó thường có thể được chế tạo với khối lượng lớn với kích thước nhỏ và chi phí thấp.Máy dò IR không được làm mát được sử dụng rộng rãi trong các thiết bị di động / cầm tay / cầm tay.
Các đầu báo IR được làm mát được đóng gói trong một bộ phận giữ cho chúng ở nhiệt độ cực thấp sẽ được hỗ trợ bởi bộ làm mát cryo.Chúng lớn hơn, đắt hơn và kém tin cậy hơn nhiều so với cảm biến không được làm mát, chủ yếu là do hệ thống làm mát phức tạp mà chúng yêu cầu.Tuy nhiên, các hệ thống làm mát cực kỳ nhạy và thường hoạt động với quang học tiêu cự dài để đạt được sứ mệnh tầm xa.
