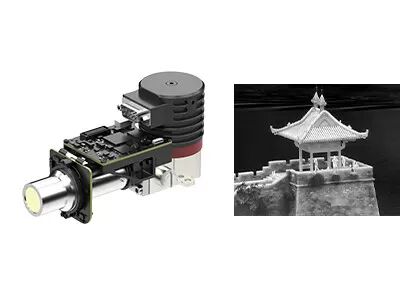

640x512 15μm Mô-đun máy ảnh làm mát RS058 T2SL LWIR lõi máy ảnh
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 640x512 / 15μm | NETD | ≤25mK |
---|---|---|---|
Dải quang phổ | 7,7 ~ 9,5μm (LW) | Kích thước | 142x58,5x71mm |
Điểm nổi bật | Mô-đun máy ảnh được làm mát 640x512,Mô-đun máy ảnh được làm mát RS058,Lõi máy ảnh T2SL LWIR |
Mô-đun AD làm mát 640x512 / 15μm RS058 T2SL LWIR Mô-đun hồng ngoại làm mát để tích hợp nhanh
Mô-đun AD làm mát dòng EYAS có chức năng tiền khuếch đại để chuyển đổi tín hiệu tương tự từ các đầu dò IR được làm mát thành đầu ra luồng video kỹ thuật số.Nó có sẵn với các định dạng độ phân giải khác nhau và các dải sóng khác nhau.EYAS615L là một thành viên của gia đình EYAS với đầu báo làm mát 640x512 / 15μm LWIR và tích hợp bộ làm lạnh RS058.
Với mô-đun AD làm mát loạt EYAS, khách hàng OEM có thể dễ dàng thực hiện kiểm tra chấp nhận nhanh đối với đầu dò hồng ngoại GST, bắt đầu phát triển thứ cấp nhanh chóng và rút ngắn thời gian phát triển mô-đun và sản phẩm hoàn chỉnh dựa trên đầu dò hồng ngoại được làm mát
Công nghệ cảm biến toàn cầu là nhà cung cấp đầu dò hồng ngoại hàng đầu và nhà sản xuất mô-đun camera OEM.Công ty có diện tích 30 nghìn mét vuông với 20 nghìn mét vuông phòng sạch, có thể cung cấp cho khách hàng nguồn cung cấp sản phẩm hồng ngoại ổn định.
- Dễ dàng phát triển và tích hợp
- Đầu ra giao diện Cameralink Dữ liệu thô 16bit, Điều khiển cổng nối tiếp
- Cấu trúc tích hợp, kích thước phù hợp với máy dò
- Nguồn cung cấp đơn 5V
- Có khả năng bắt mục tiêu di chuyển tốc độ cao
Người mẫu | EYAS615L |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 640x512 |
Pixel Pitch | 15μm |
Cryocooler | RS058 |
Dải quang phổ | 7.7μm ~ 9.5μm LW |
Thời gian làm mát (25 ° C) | ≤5,5 phút |
NETD tối ưu (20 ° C) | ≤25mK |
Chế độ làm việc | |
Tỷ lệ khung hình | 1 ~ 160Hz có thể điều chỉnh |
Chế độ làm việc | Ảnh chụp nhanh;Chế độ tích hợp ITR & Interlace Binning;Chế độ cửa sổ;Chống nở |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | QSH 60pin |
Video kĩ thuật số | Cameralink: Xuất dữ liệu thô 16bit |
Đồng bộ hóa bên ngoài | CC1: Đồng bộ hóa bên ngoài INT / Frame;CC2: Đồng bộ hóa bên ngoài MC |
Liên lạc | Cổng nối tiếp Cameralink: TFG +/-, TC +/-;9600b / giây |
Nguồn cấp | Bảng điều khiển hình ảnh 1 kênh: 5V 1 kênh Cryocooler: 24V |
Tiêu thụ điện năng ổn định | 9W |
Kích thước (mm) | 148 × 58,5 × 71 |
Cân nặng | ≤680g |
Nhiệt độ làm việc | -40 ° C ~ + 60 ° C |
Độ lớn rung | Rung: Vận chuyển tốc độ cao gắn trên xe GJB Sốc: Sóng nửa sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần |
Mô-đun ảnh nhiệt EYAS615L được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.
1. Sự khác biệt giữa đầu dò IR không được làm mát và làm mát là gì?
Hiện nay trên thị trường có hai loại cảm biến ảnh nhiệt hồng ngoại là loại có làm mát và loại không được làm mát.
Máy dò IR không được làm mát hoạt động ở nhiệt độ môi trường xung quanh.Nó dựa trên công nghiệp bán dẫn và do đó thường có thể được chế tạo với khối lượng lớn với kích thước nhỏ và chi phí thấp.Máy dò IR không được làm mát được sử dụng rộng rãi trong các thiết bị di động / cầm tay / cầm tay.
Đầu báo IR được làm mát được đóng gói trong một bộ phận giữ cho chúng ở nhiệt độ cực thấp sẽ được hỗ trợ bởi bộ làm mát cryo.Chúng lớn hơn, đắt hơn và kém tin cậy hơn nhiều so với cảm biến không được làm mát, chủ yếu là do hệ thống làm mát phức tạp mà chúng yêu cầu.Tuy nhiên, các hệ thống làm mát cực kỳ nhạy cảm và thường hoạt động với quang học tiêu cự dài để đạt được sứ mệnh tầm xa.
