Mô-đun máy ảnh nhiệt 256x192 12μm LWIR không được làm lạnh để chụp nhiệt
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 256x192 | Sự tiêu thụ năng lượng | 70mW |
---|---|---|---|
Dải quang phổ | 8 ~ 14μm | Pixel Pitch | 12μm |
NETD | ≤45mK | Tỷ lệ khung hình | 1 ~ 30Hz (Có thể tùy chỉnh) |
Điểm nổi bật | Mô-đun máy ảnh nhiệt 256x192,lõi mô-đun máy ảnh nhiệt không được làm mát |

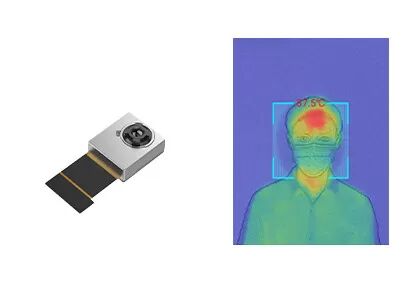

Lõi máy ảnh nhiệt LWIR 256x192 / 12μm không được làm mát cho các ứng dụng chụp ảnh nhiệt, AIoT
Mô-đun hình ảnh hồng ngoại không làm mát TIMO256, còn được gọi là mô-đun nhiệt không làm mát, có khả năng đo bức xạ và có sẵn chức năng đo nhiệt độ không tiếp xúc bằng tia hồng ngoại.Nó bao gồm một đầu dò hồng ngoại có kích thước đặc biệt nhỏ 256x192 / 12μm gói mức wafer (WLP) thu được phổ hồng ngoại sóng dài (LWIR) nằm trong khoảng từ 8 đến 14μm.
Nhờ công nghệ WLP, mô-đun cảm biến camera TIMO256 IR đạt được cấu trúc siêu vi mô và trọng lượng nhẹ, đồng thời cung cấp độ nhạy cao hơn và chất lượng hình ảnh vượt trội với giá cả phải chăng, cho phép khách hàng lựa chọn loại phù hợp nhất theo yêu cầu của riêng mình.
Là nhà cung cấp mô-đun cảm biến nhiệt và máy dò hồng ngoại không được làm mát hàng đầu, Global Sensor Technology (GST) đã cung cấp cho khách hàng các giải pháp hình ảnh nhiệt hồng ngoại ổn định và hoàn thiện khác nhau.Việc các mô-đun camera chụp ảnh nhiệt do GST phát triển sẽ dễ dàng được tích hợp vào nhiều sản phẩm đầu cuối hơn và giảm đáng kể chi phí cho khách hàng.
- Các ứng dụng SWaP-C được tối ưu hóa hoàn toàn
- Thích hợp cho các sản phẩm hồng ngoại khác nhau
- Một loạt các ứng dụng ảnh nhiệt
- Sự tiêu thụ ít điện năng
Người mẫu | TIMO-256 |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 256x192 |
Pixel Pitch | 12μm |
Dải quang phổ | 8 ~ 14μm |
NETD | ≤45mK |
Loại ống kính | WLO |
Chế độ tập trung | Thu phóng cố định |
HFOV | 53 ° ± 1 ° |
Độ sâu trường | 10cm đến vô cực |
Tỷ lệ khung hình | 1 ~ 30Hz (Có thể tùy chỉnh) |
Đo nhiệt độ | |
Phạm vi nhiệt độ | -20 ° C ~ + 120 ° C (Có thể tùy chỉnh) |
độ chính xác nhiệt độ | Có thể tùy chỉnh (Đáp ứng các yêu cầu của Nhiệt kế cơ thể hoặc công nghiệp) |
Giao diện / Điều khiển | |
AVDD | 3,6V ± 0,05V |
VSK / VDET | 5,0 ± 0,05V |
DVDD | 1,8V ± 0,05V |
Giao diện | Giao diện kỹ thuật số |
Sự tiêu thụ năng lượng | 70mW |
Tính chất vật lý | |
Kích thước (mm) | 15x13x6.83 (Thông số kỹ thuật sẽ có trước) |
Nhiệt độ hoạt động | -20 ° C ~ + 60 ° C |
Nhiệt độ bảo quản | -40 ° C ~ + 85 ° C |
Mô-đun hình ảnh nhiệt TIMO256 được sử dụng rộng rãi trong nhiều lĩnh vực, chẳng hạn như Nhiệt kế, Phần cứng thông minh, Tòa nhà thông minh, Nhà thông minh, AIoT, v.v.
1. Đầu báo hồng ngoại / cảm biến ảnh nhiệt là gì?
Mắt người không thể nhìn thấy sóng hồng ngoại.Đầu báo hồng ngoại / cảm biến hình ảnh nhiệt là một thiết bị quang-điện để phản ứng với bức xạ hồng ngoại và năng lượng nhiệt và chuyển đổi nó thành tín hiệu điện và sau đó xuất ra hình ảnh nhiệt có thể nhìn thấy được.
2. WLP là gì?
WLP đề cập đến gói cấp wafer.Đây là quá trình hoàn thành đóng gói chân không cao trực tiếp trên toàn bộ tấm wafer MEMS, sau đó viết nguệch ngoạc và cắt để tạo thành một cảm biến hồng ngoại duy nhất.Cùng với gói kim loại, gói gốm, chúng là 3 dạng gói chính của máy dò hồng ngoại không được làm mát.
3. Ưu điểm của WLP là gì?
Đầu dò WLP IR được thiết kế đặc biệt để đáp ứng yêu cầu thu nhỏ và chi phí thấp trong việc ứng dụng công nghệ hồng ngoại vào thị trường điện tử tiêu dùng.Công nghệ cảm biến toàn cầu, với khả năng chế tạo khối lượng, hiện đang cung cấp nhiều giải pháp mô-đun hồng ngoại WLP để thúc đẩy nhiều ứng dụng mới hơn của các thị trường mới nổi.
